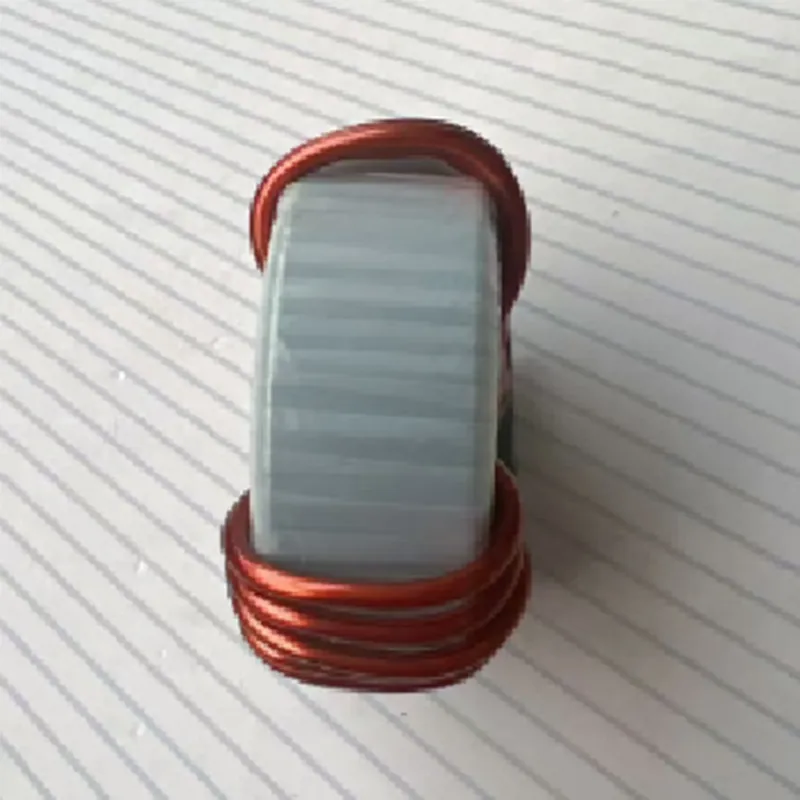

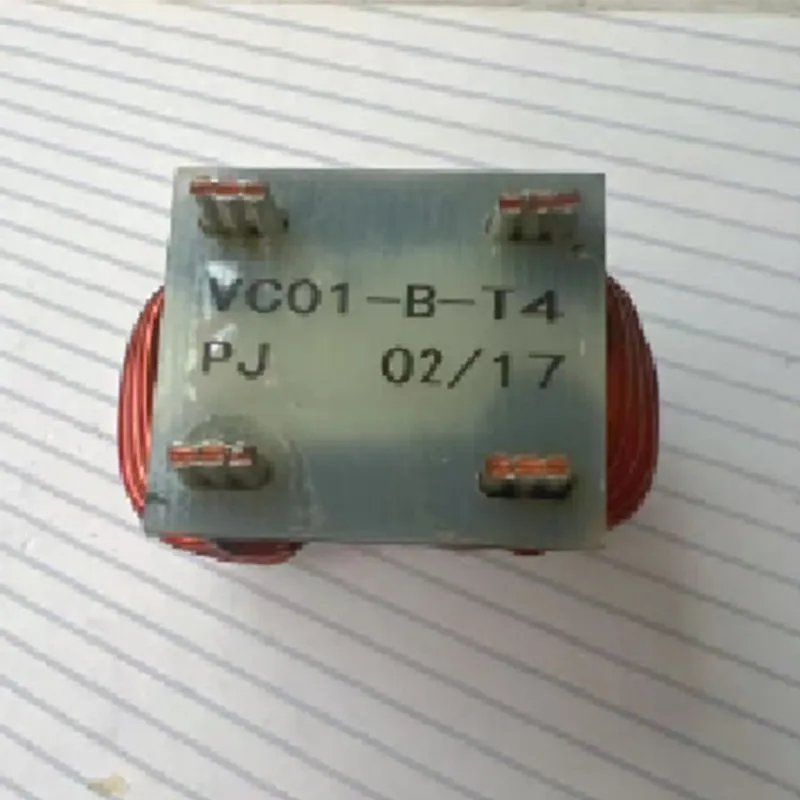

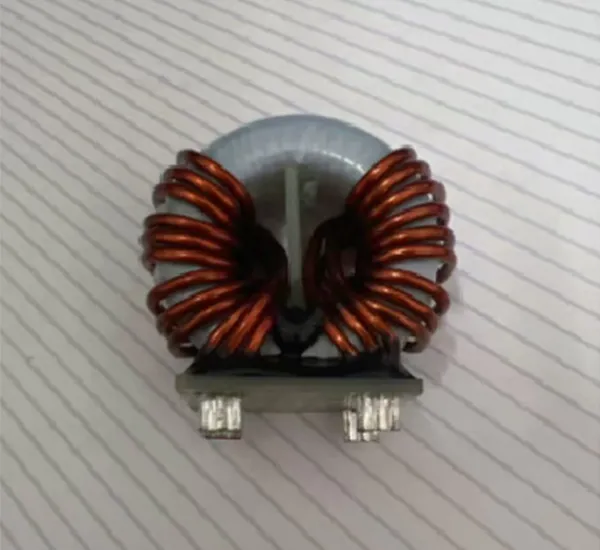

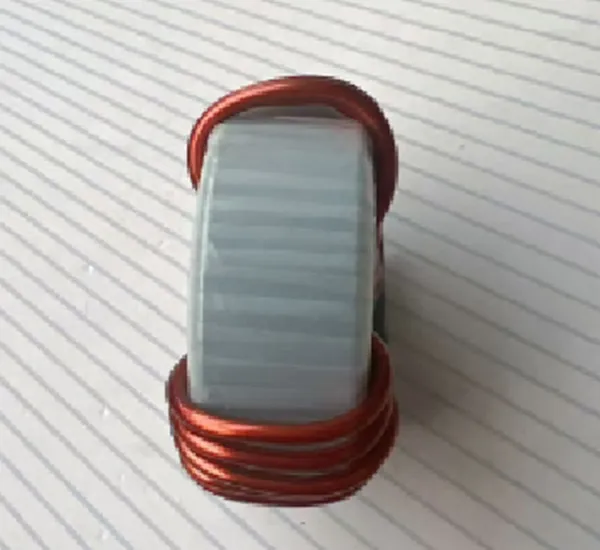

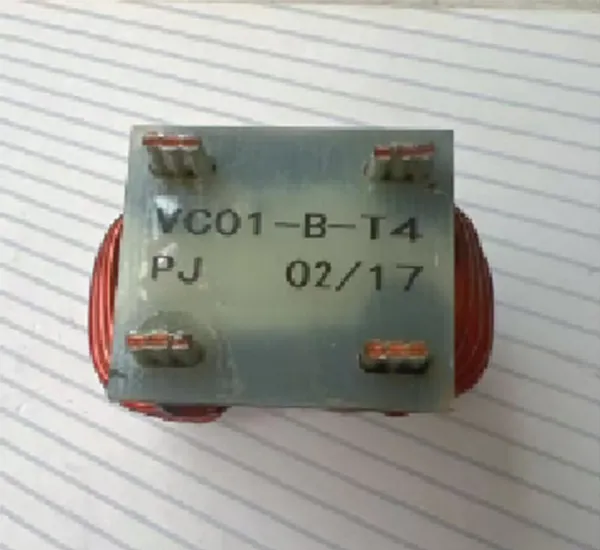

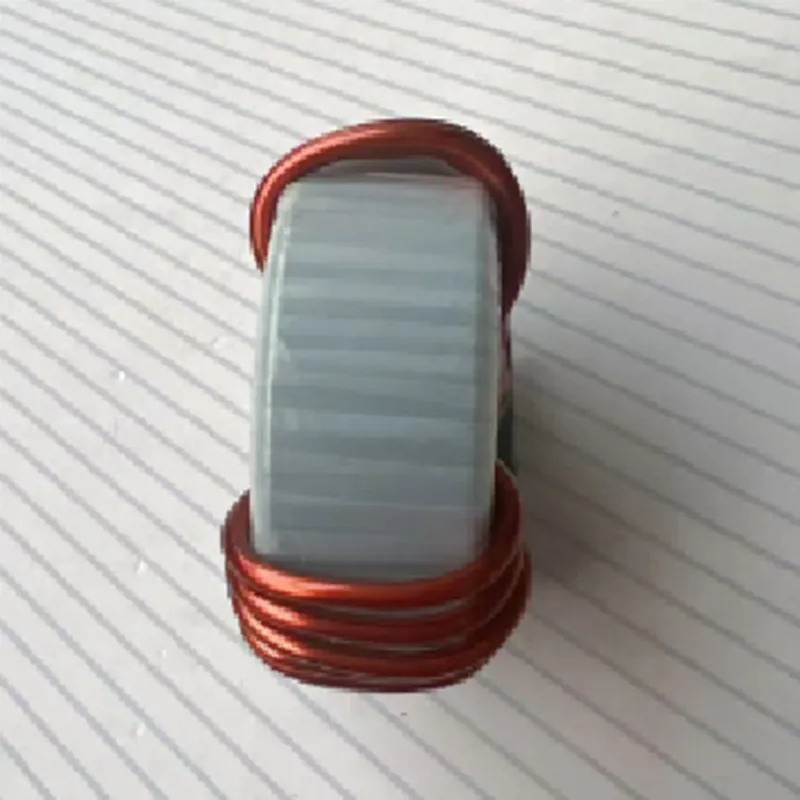

- Конструкция: Дроссель синфазного тока состоит из двух катушек с одинаковым количеством витков, но противоположным направлением намотки, симметрично намотанных вокруг одного и того же магнитного сердечника.

- Принцип действия: когда ток синфазных помех протекает через катушки, параллельный характер этих токов генерирует однонаправленное магнитное поле внутри катушек. Это приводит к накоплению магнитного потока в одном направлении внутри сердечника, что приводит к высокому индуктивному сопротивлению, препятствующему передаче помех. И наоборот, токи дифференциальных сигналов протекают в противоположных направлениях через два проводника, создавая магнитный поток, который взаимно гасится. Индуктивное сопротивление приближается к нулю, что позволяет передавать сигнал без потерь.

- Характеристики производительности: обычно в качестве материалов сердечника используются феррит или аморфный сплав, эти компоненты обладают высокой магнитной проницаемостью на высоких частотах, значительной плотностью насыщенного магнитного потока и отличной температурной стабильностью. Они эффективно поглощают и подавляют высокочастотные помехи.

- Области применения: Широко используется в противопомеховых конструкциях для систем питания, промышленных контроллеров и коммуникационных шин, таких как CAN и RS485. Обеспечивает стабильность питания и точность передачи сигнала, сводя к минимуму воздействие электромагнитных помех на электронное оборудование.
