Принцип работы дренажного клапана вытяжного типа

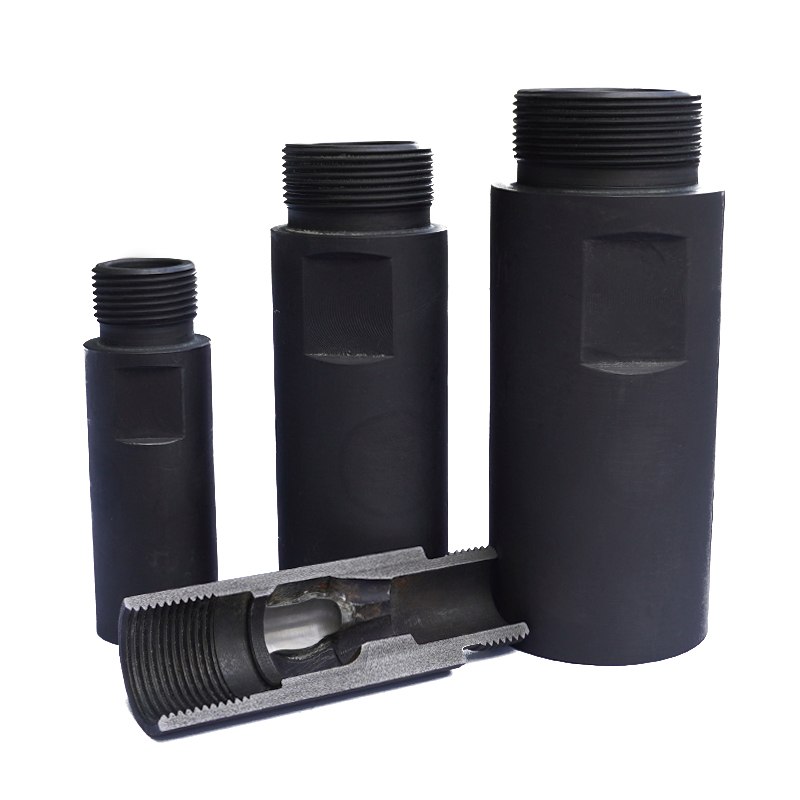

Дренажный клапан вытяжного типа устанавливается на насосно-компрессорные трубы в определенном месте через корпус, на котором закреплены срезная втулка, дренажный колпак и нажимная гайка. При спуске в скважину вместе со штангой перемещаются установленные на штоке пружинные фиксаторы и гайка. При достижении положения корпуса пружинные фиксаторы сжимаются по диаметру, позволяя штоку с компонентами пройти через корпус. При проведении ремонтных работ подъемом штанги шток нижним концом приводит в движение пружинные фиксаторы, которые при достижении корпуса поднимают срезную втулку, разрушая дренажный колпак. Это создает сообщение между насосно-компрессорными трубами и обсадной колонной, позволяя жидкости из труб перетекать в затрубное пространство. В случаях, когда невозможно осуществить нормальный дренаж или циркуляцию жидкости в трубах, дренажный клапан вытяжного типа позволяет извлекать колонну труб из ствола скважины для их осушения или организации циркуляции. Конструкция соединения клапана предусматривает систему балансировки давления, гарантирующую герметичность интерфейса до момента готовности к извлечению или циркуляции труб.
