Функция линии поперечной резки:

Поперечная резка рулонов на листы одинаковой ширины, но разной длины в соответствии с программой ПЛК и автоматическая укладка резаных листов в пачки. Затем нарезанные листы используются для резки на необходимые размеры, гибки на листогибочных прессах, лазерной, газовой или плазменной резки для производства плоских изделий.

Основные этапы:

Загрузка рулонов → размотка → прижим, точная правка на 4-валковом станке → петлеобразование → направление → контроль длины → резка → транспортировка → укладка → выгрузка нарезанных листов → упаковка

Детали оборудования линии поперечной резки:

Тележка для рулонов/Подъемник

Тележка для рулонов/Подъемник облегчает загрузку рулона в захваты разматывателя путем совмещения их осей. Тележка имеет привод и может перемещаться по рельсам к разматывателю и обратно. Тележка и подъемник могут перемещаться вверх/вниз с помощью гидроцилиндра.

Разматыватель

Разматывающее устройство нашей линии поперечной резки позволяет предварительно размещать несколько рулонов на загрузочной станции. Доступен в одно- и двухголовочном исполнении для различных требований.

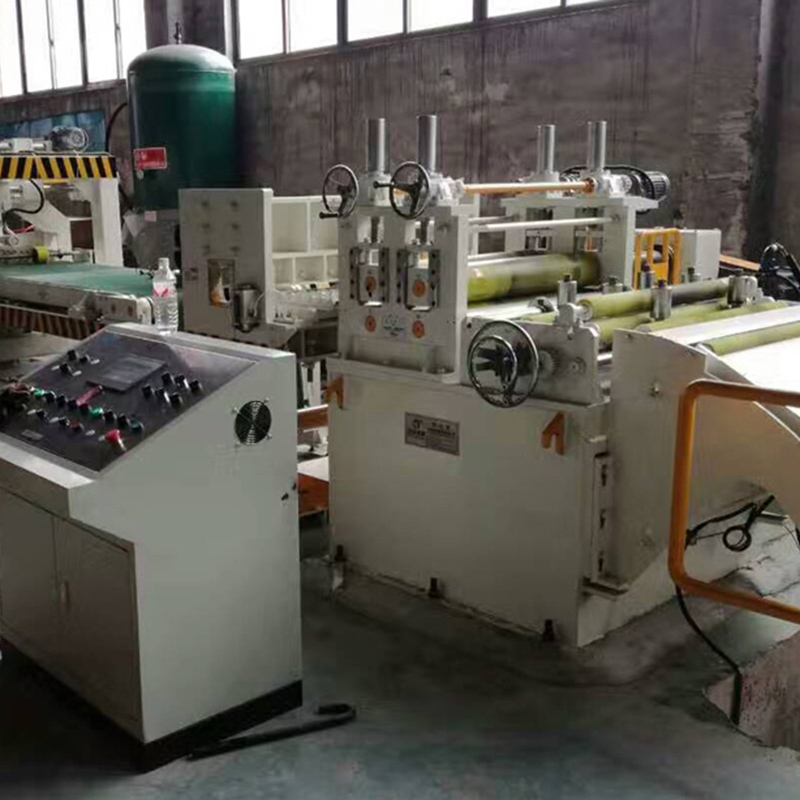

Прижимные ролики и правильная машина

Правильная машина нашей линии может иметь различные конструкции: 2HI/4HI/6HI. Вальцы регулируются вручную, гидравлически или с помощью двигателя. Вальцы закалены до HRC 55-60, что обеспечивает хорошую износостойкость и длительный срок службы.

NC сервоподатчик

Наша линия использует пару подающих вальцов с приводом от серводвигателя/частотного преобразователя для точной подачи листа согласно заданной длине. Обеспечивает быстрое позиционирование с высокой точностью. Вальцы регулируются пневмоцилиндрами. При жесткой линии измерение длины осуществляется энкодером.

Режущий узел

Осуществляет резку рулона на листы заданной длины. Мы предлагаем различные типы ножниц - механические и гидравлические. Для большего хода механические ножницы могут комплектоваться пневматической муфтой.

Транспортер

Транспортер используется для перемещения листов после резки к укладочному узлу.

Укладочный узел

Наша линия может комплектоваться пневматическим или электромагнитным укладочным узлом. Оснащена воздуходувкой для защиты поверхности от повреждений. Доступна как продольная, так и поперечная укладка.
