Функция линии поперечной резки:

Линия поперечной резки (CTL) принимает рулон-заготовку (джамбо-рулон), распрямляет его и нарезает на секции точной длины, затем укладывает листы в пачку. Оборудование проектируется в соответствии с шириной, толщиной и весом входящего рулона. Полоса быстро подается через линию, затем замедляется и полностью останавливается. Неподвижные ножницы срабатывают, и получается лист заданной длины.

Основные этапы:

Загрузка рулонов → Размотка → Прижим,→правка на 2-валковом правильном станке → Накопление петли → Центрирование → Измерение длины → Резка → Транспортировка → Штабелирование → Выгрузка листов → Упаковка

Основные характеристики:
a) Сырье: GI, PPGI, EGI
b) Толщина материала: 0.3 мм ~ 2.0 мм
c) Ширина материала: 500 ~ 1250 мм
d) Наружный диаметр рулона: 800 мм ~ 1500 мм (макс.)
e) Внутренний диаметр рулона: Φ460 мм ~ Φ520 мм
f) Максимальная нагрузка: 8 тонн (макс.)
g) Длина резки: 500 ~ 3000 мм
h) Точность резки:
i. Точность по длине: ≤±0,3 мм (на 1000 мм)
ii. Точность по диагонали: ≤±0,6 мм (на 1000 мм)
Высота штабелирования: 500 мм

Основное оборудование и функции:
a. Гидравлическая тележка для загрузки рулонов
b. Гидравлическая разматывающая машина
c. Гидравлическая опорная стрела

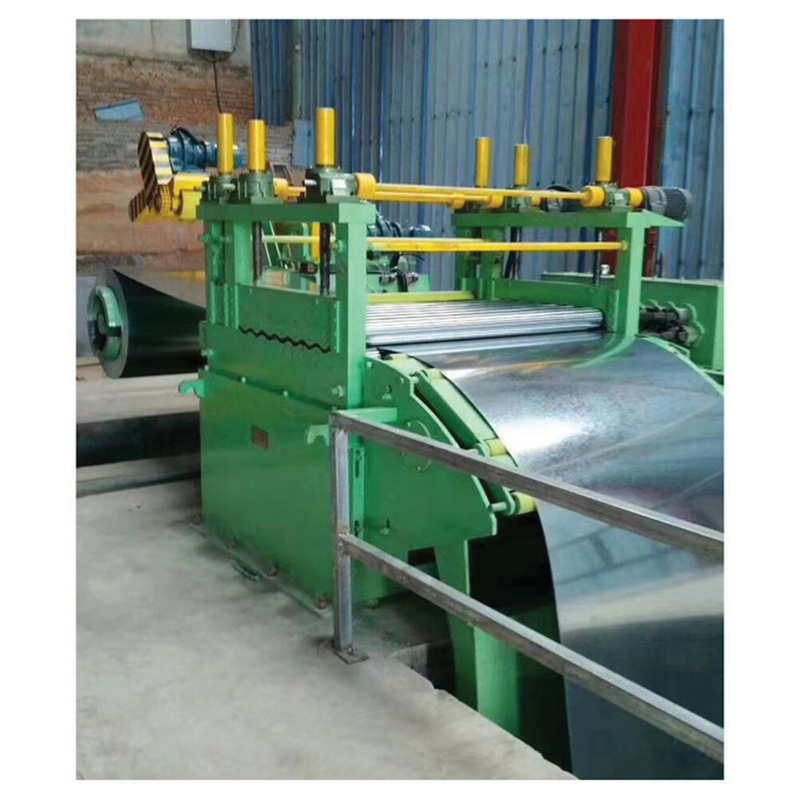

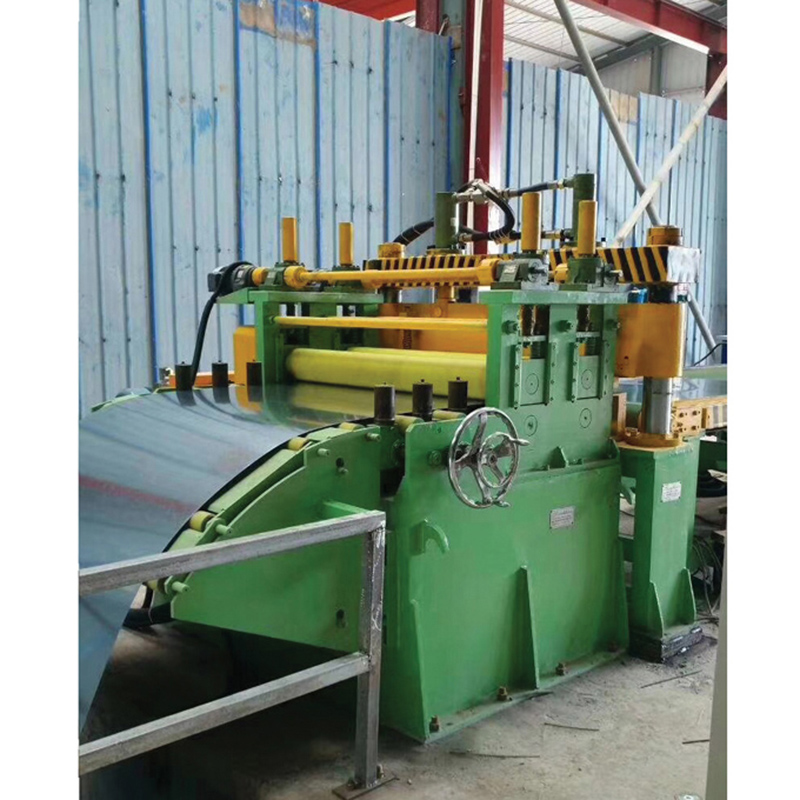

d. 2-х валковый правильный станок
e. Накопительная яма и переходной мост
f. Боковой направляющий механизм
g. NC сервоподающее оборудование

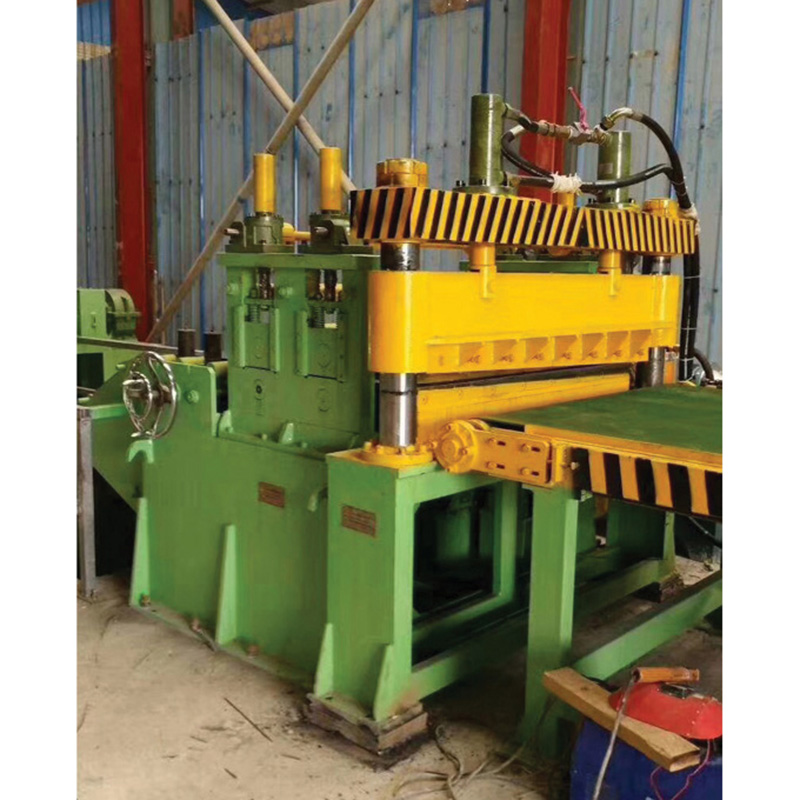

h. Электрическая гильотинная ножница
i. Конвейерный стол

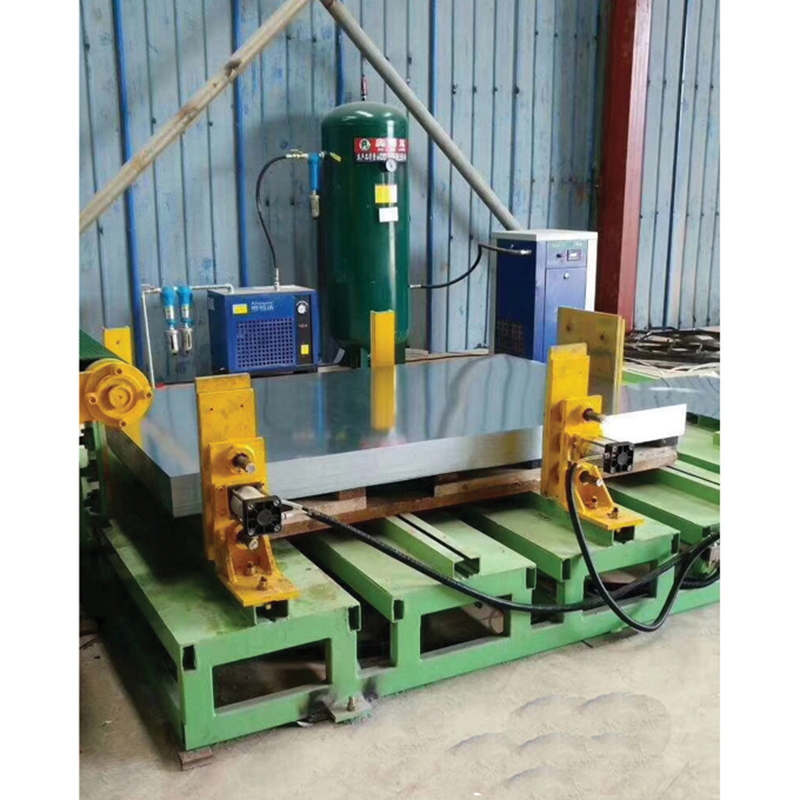

j. Простой штабелер
k. Разгрузочная платформа
l. Гидравлическая система
m. Электрическая система управления
