Функция линии поперечной резки:

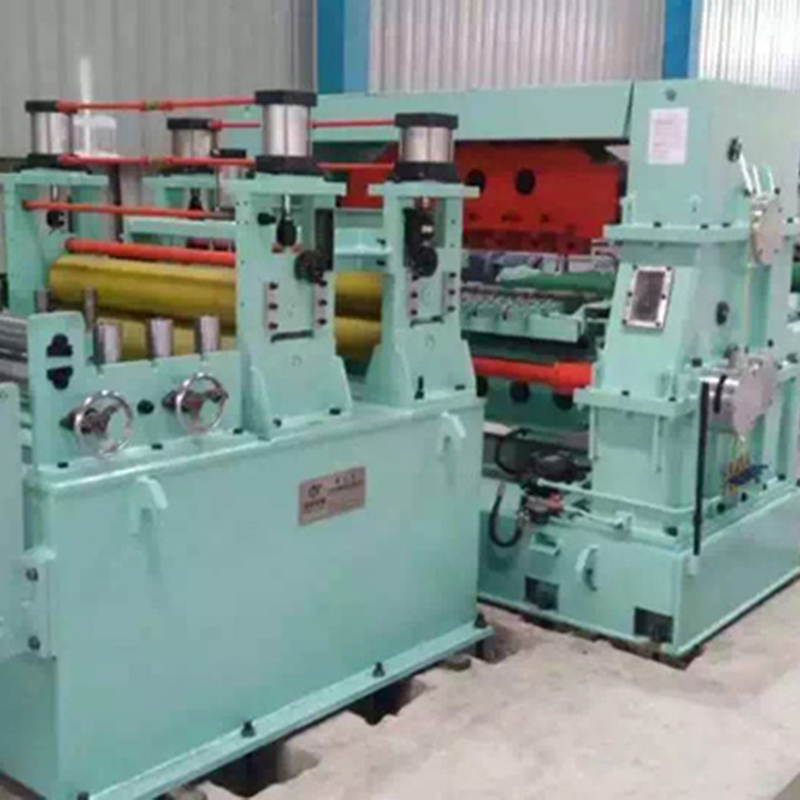

Это оборудование представляет собой специально разработанное оборудование для резки, которое обрабатывает стальную пластину до размера, требуемого заказчиком, путем выравнивания стальной пластины посредством выравнивания и резки. Основные рабочие устройства оборудования состоят из разматывателя, высокоточного правильного станка, детектора длины с ЧПУ, высокоскоростных летучих ножниц, автоматического укладчика и т. д. Оно включает в себя некоторые вспомогательные устройства, такие как конвейер, петлеобразование, направляющие, транспортировка, выгрузка и т. д.

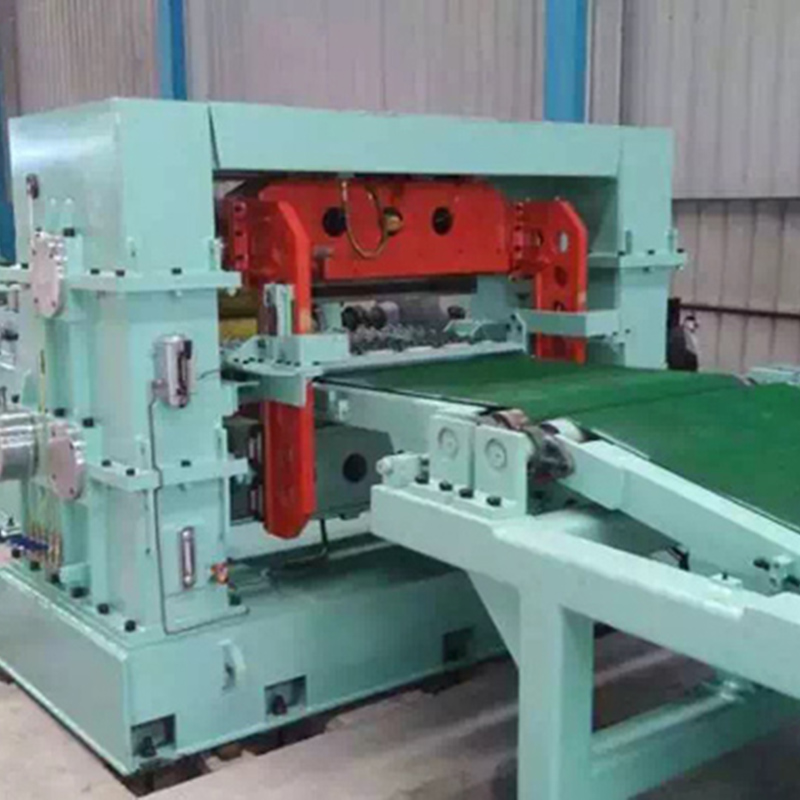

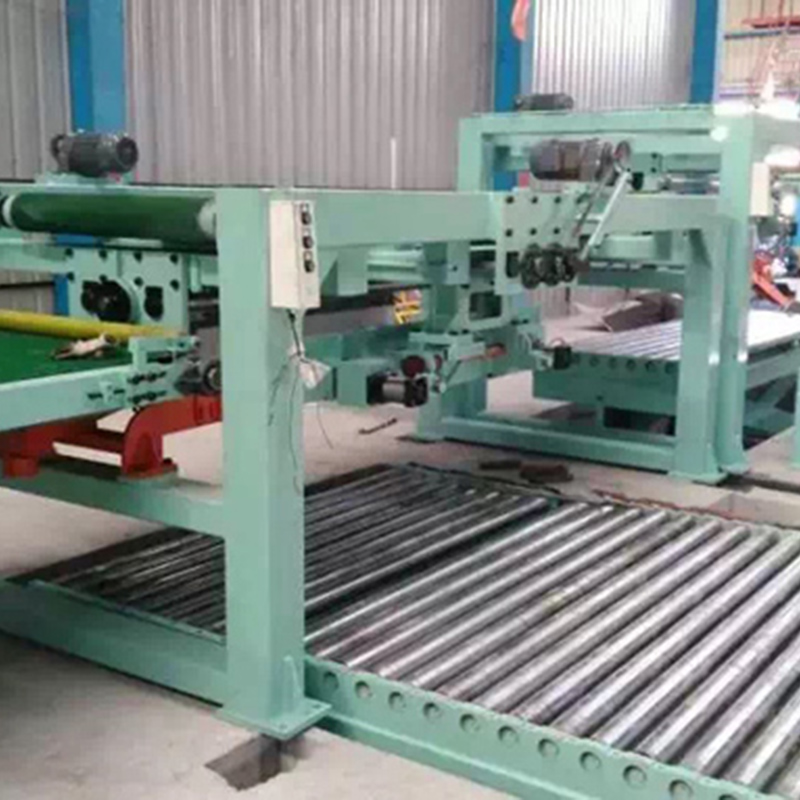

Когда оборудование находится в рабочем режиме, разматыватель остается в состоянии подачи. После того, как листовой материал поступает в правильные машины, боковой механизм поступает в устройство определения длины с ЧПУ. Устройство определения длины с ЧПУ фиксируется назад в соответствии с заданной длиной. Когда подача с ЧПУ достигает заданной длины, летучие ножницы немедленно отрезают листы. А отрезанные листы отправляются на сборную стойку и аккуратно укладываются через транспортное устройство. Подъемная платформа укладочной стальной пластины может автоматически уменьшаться с увеличением высоты укладочной стальной пластины; Когда количество уложенных стальных листов достигнет установленного значения сенсорного экрана, поверните переключатель вручную, чтобы переключить конвейер на второй укладчик. В это время ручное управление опускает подъемную платформу и выводит уложенные листы, чтобы быть в режиме ожидания для следующего рабочего цикла. При резке одного рулона большого размера это может гарантировать непрерывную работу и повысить эффективность.

Подача, выравнивание, резка и укладка оборудования автоматически координируются во время работы, что не приведет к растяжению листов. Это оборудование использует технологию сервоуправления ПЛК и использует сенсорный экран в качестве интерфейса человек-машина. Вручную введите размер и количество листов, которые необходимо изготовить. Кроме того, сенсорный экран также имеет настройку скорости подачи, автоматическую и ручную настройку взаимозамены, настройку значения длины подачи, настройку количества подачи, кнопку автоматического запуска, кнопку автоматической остановки, кнопку временной остановки, очистку счетчика, кнопки подачи, кнопки возврата, подъем ножниц, опускание ножниц, аварийные сигналы и т. д.

Оборудование было спроектировано и изготовлено с учетом защиты поверхности листов. Хромированный валик, полиуретановый валик, приемная рама, воздуходувка и т. д. могут обеспечить хороший защитный эффект на поверхности листов.

Технические параметры:

1）ПАРАМЕТРЫ ГОТОВЫХ ЛИСТОВ

2）ПАРАМЕТРЫ ВСЕЙ ЛИНИИ：

Основные процедуры:

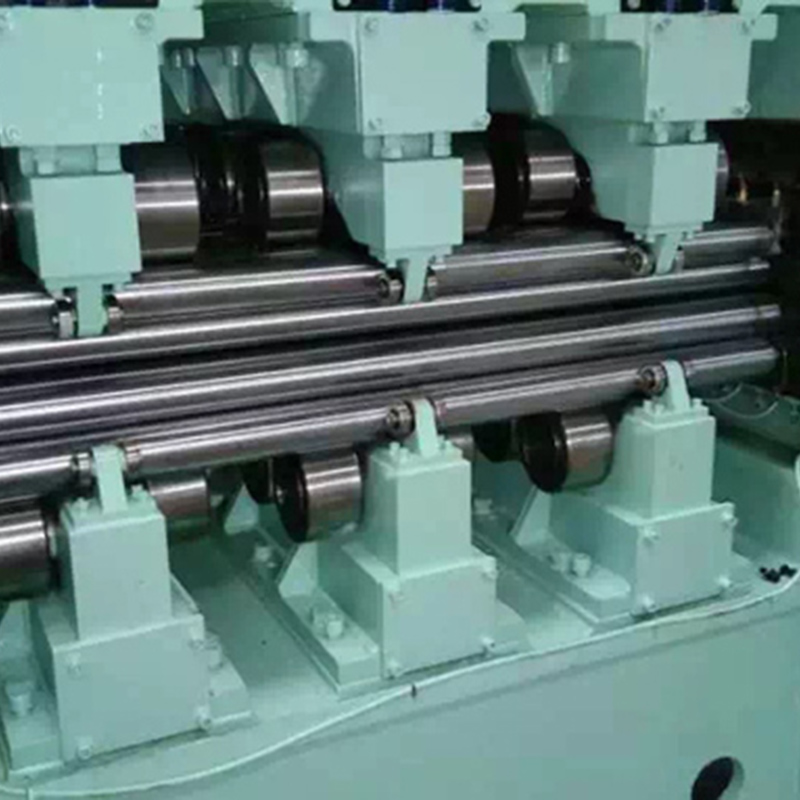

Загрузка рулонов → размотка → зажим, 6-ти высокоточная правильная машина → петлеобразование → определение длины → резка → укладка → выгрузка нарезанных листов → упаковка
