Функция линии продольной резки:

Линия продольной резки металла спроектирована и изготовлена ​​для резки рулонов металла большого размера на узкие полосы и сматывания этих полос в маленькие рулоны. Эти рулоны меньшей ширины затем используются в линиях профилирования, трубопрокатных станах, прессах и т. д.

Основные технические параметры:

1. Материал: нержавеющая сталь, холоднокатаная, оцинкованная сталь
2. Максимальная масса загрузки: 5 тонн
3. Толщина исходного материала: 0,15–1,5 мм
4. Ширина исходного материала: 200–600 мм
5. Внутренний диаметр разматывателя: Ф460–Ф520 мм
Ручное расширение
6. Внутренний диаметр моталки: Ф470–Ф508 мм
Ручное расширение
7. Внешний диаметр разматывателя: Ф1500 мм
8. Внешний диаметр моталки: Ф1500 мм
9. Максимальное количество разрезов за раз: 20 разрезов при толщине 0,7 мм
10. Диапазон ширины резки: 10–600 мм
11. Скорость линии: 0–80 м/мин
12. Точность реза: ≤1 мм/м
13. Боры: ±0,05 мм

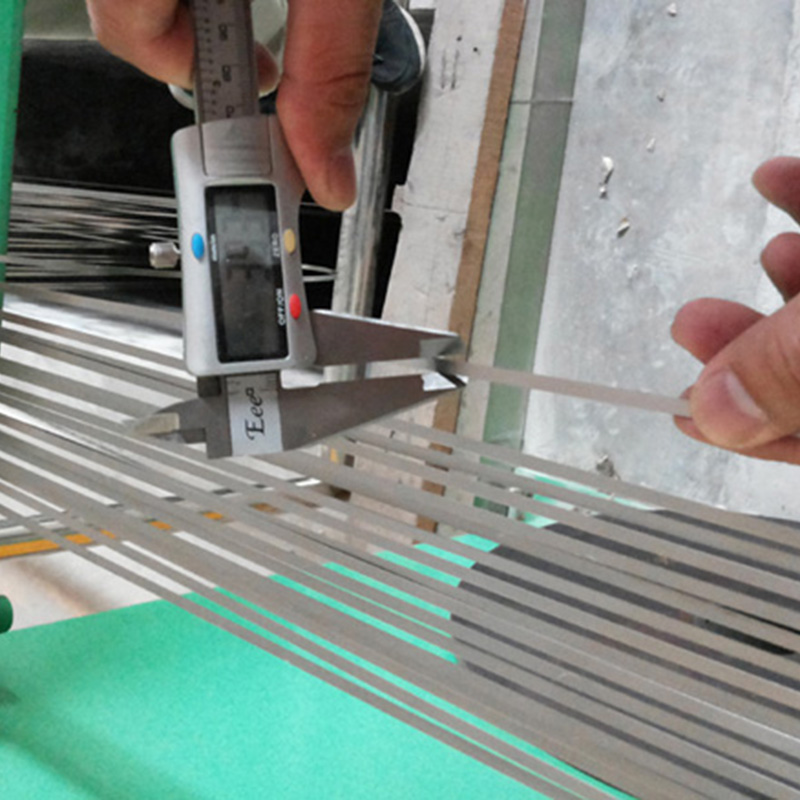

14. Допуск по ширине: ±0,03 мм
15. Источник питания оборудования: 380 В/50 Гц/3 фазы (опция)
16. Направление линии: Лицом к операционному столу с _ЛЕВОГО _ на _ПРАВОЕ__

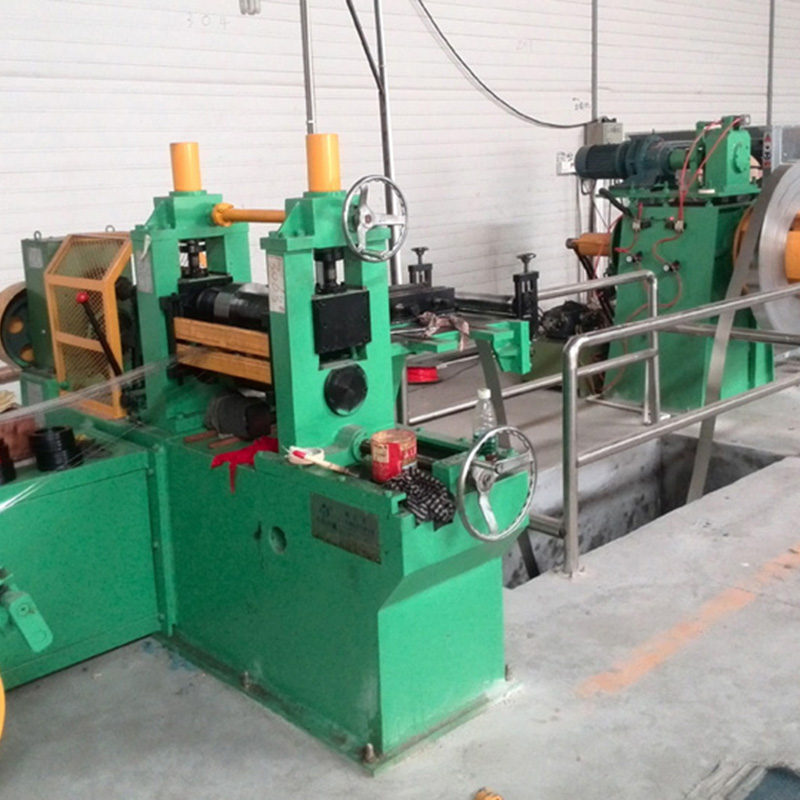

Основные устройства:

a.Ручной разматыватель с раздвижкой

b.Резка и перемотка обрезков

c.Натяжная станция

d.Ручной разматыватель с раздвижкой

e.Электрическая система управления

f.Принадлежности

а.Ручной разматыватель

С одним подвесным рычагом; ручная регулировка простого механизма разматывания; сварная стальная пластинчатая конструкция; четыре изогнутых листа, клиновое скользящее основание, с механическим тормозом.

Диапазон расширения: Φ460 мм～Φ520 мм×650 мм

Максимальный вес загрузки: 5 тонн

Максимальный наружный диаметр рулона: 1500 мм

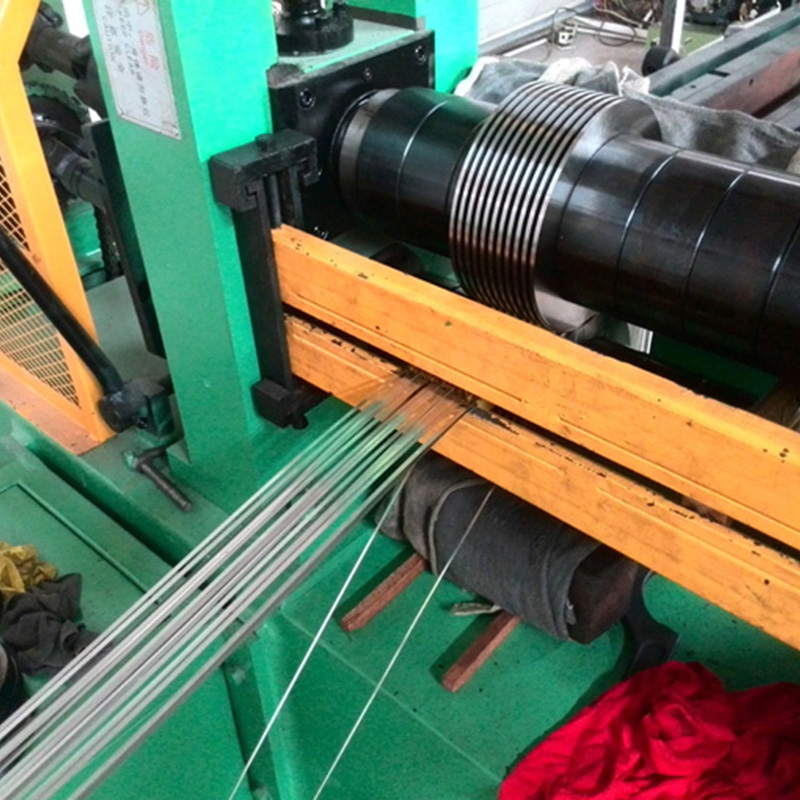

b.Продольная резка

Сварная конструкция из стальных пластин,

Синхронная коробка передач

Универсальная система трансмиссии

Валы лезвий: 40Cr, Ф100×650 мм, закалка и отпуск, обработка твердым хромом,

Диаметр ножа: Ф220 мм

Основная мощность: двигатель переменного тока 18,5 кВт с инвертором (Sinee, Shenzhen), редуктор, зубчатая передача

Арка вала лезвия: ручная регулировка вращения

Ручной боковой направляющий механизм подачи

Шлифовальный вал: 1 шт.

Перемотчик лома

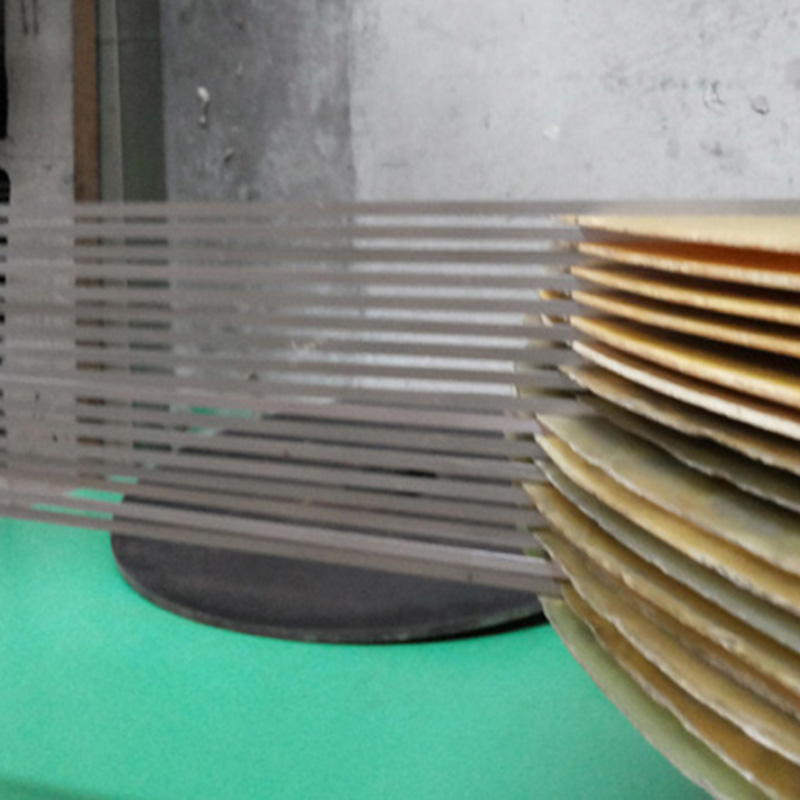

c.Станция натяжения

Сварная рама из стальных пластин, верхние и нижние стальные панели покрыты войлочной шерстью, методы многослойной защиты, ручной пресс для натяжения, чтобы обеспечить плотную и равномерную откатку полос.

d.Ручной разматыватель

Ручной механизм регулировки разматывателя, сварная стальная пластинчатая конструкция, оправка, изогнутые листы, клиновое скользящее основание, боковая панель, подшипник и основание подшипника

Диапазон диаметров разматывателя: Φ470 мм ～ Φ508 мм × 650 мм,

Максимальный вес рулона загрузки: 5 тонн

30 кВт двигатель переменного тока с инвертором (Sinee, Shenzhen)

Максимальный наружный диаметр готовых рулонов: Φ1500 мм

Высокоточный редуктор

Ф70 мм прижимной рычаг, подъем и опускание с помощью электропривода

e.Электрическая система управления

Эта линия должна питаться от 380 В, 50 Гц, 3 фазы. Допуск не может превышать ±10%. Управляющее напряжение должно быть 220 В переменного тока и 24 В постоянного тока.

Учитывая безопасность операторов и машины, наша линия использует надежный метод защиты, чтобы избежать неправильной работы; вся линия может быть немедленно отключена при возникновении любой чрезвычайной ситуации.
