1.Основной параметр:

A.Параметры входящих рулонов:

1.Материал: нержавеющая сталь, алюминиевый рулон и т. д.
2.Толщина сырья: от 0,3 до 2,0 мм
3.Ширина сырья: 300~1500 мм
4.Внутренний диаметр: Φ508 мм, Φ610 мм
5.Внешний диаметр: Φ500 мм～Φ1800 мм
6.Максимальный вес загрузки: 15 тонн (МАКС.)

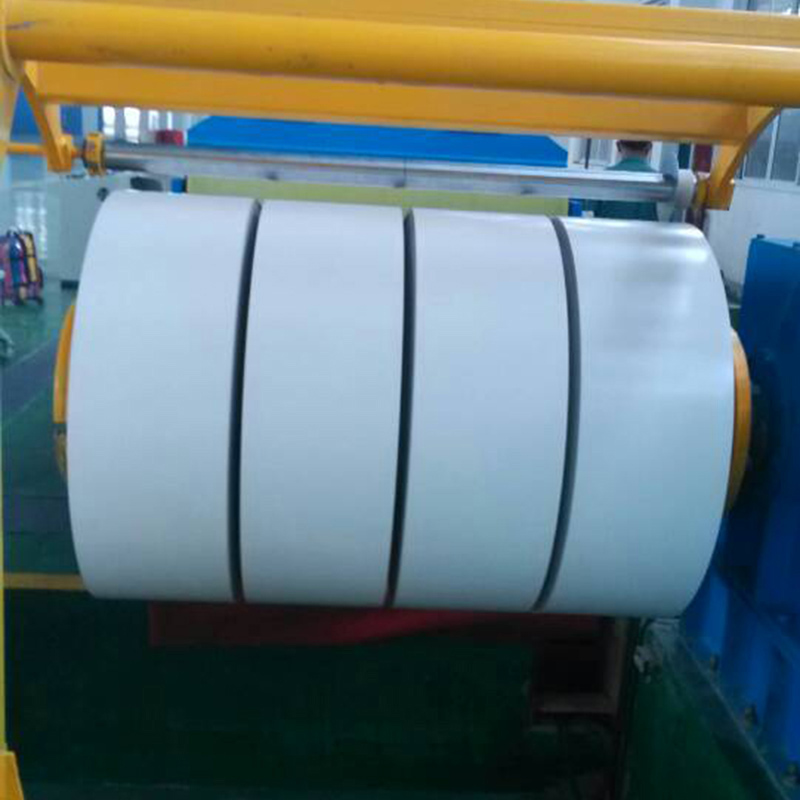

B. Параметры катушки Baby:

1. Точность ширины: ≤±0,05 мм
2. Линейность полос: ≤1 мм/2000 мм
3. Внутренний диаметр катушки: Φ508 мм
4. Внешний диаметр катушки: ≤Φ1800 мм
5. Максимальное количество разрезов за раз: 24 разреза

C.Другие параметры:

1. Рабочая скорость: 0~120 м/мин
2. Источник питания: 380 В/50 Гц/3 фазы
3. Общая мощность: @268 кВт
4. Двигатели привода:
Загрузочная тележка для рулонов: двигатель переменного тока 1,5 кВт
Разматыватель: двигатель переменного тока 5,5 кВт
Прижимной ролик и гидравлические ножницы двигатель переменного тока 37 кВт
Продольно-резательный станок: двигатель постоянного тока 90 кВт
Перемотчик лома: Инверторный двигатель: AC2,2 кВт
Намотчик: двигатель постоянного тока 110 кВт
Разгрузочная тележка для рулонов двигатель переменного тока 1,5 кВт
Гидравлическая станция двигатель переменного тока 11 кВт
5. Направление всей линии: От _____ до ________
(лицом к рабочему столу)
6. Необходимый персонал: 2 техника, один обычный
7. Цвет всей линии: По требованию заказчика

2.Основное оборудование:

Линия продольной резки типа 0,3~2,0 мм x 1600 используется для продольной резки краев широких рулонов или резки на узкие полосы и сматывания их в небольшие рулоны. Он состоит из следующих частей:
a) Перемотчик бумаги или ПВХ
b) Гидравлическая загрузочная тележка для рулонов с резервным держателем рулонов

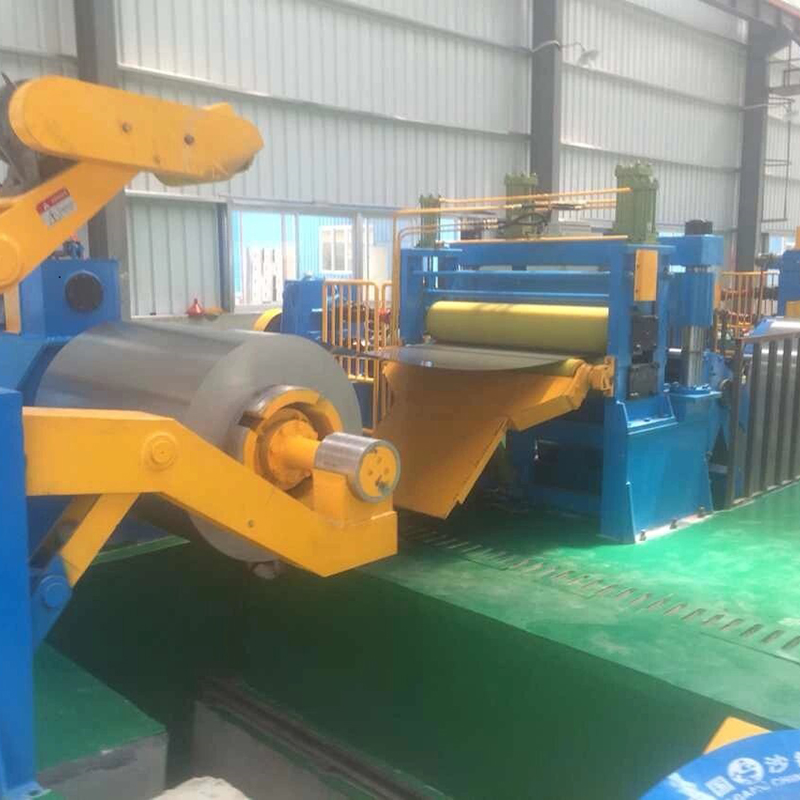

c) Гидравлический разматыватель (включая гидравлический опорный рычаг)
d) Очиститель, прижимные ролики и гидравлические ножницы
e) Петлевая яма и мост

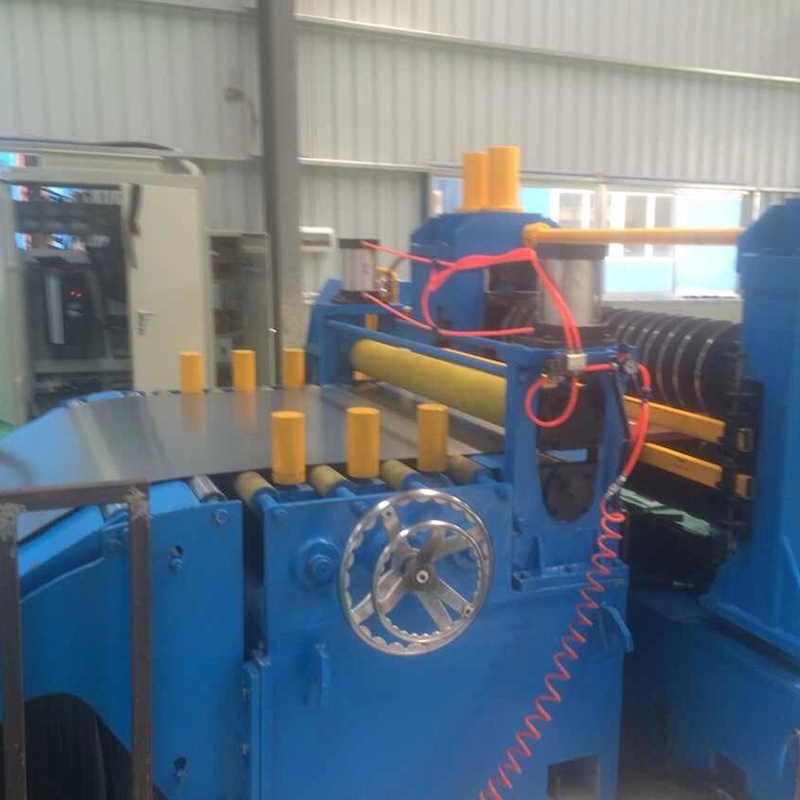

f) Ручной боковой направляющий, прижимной ролик, ламинатор пленки ПВХ

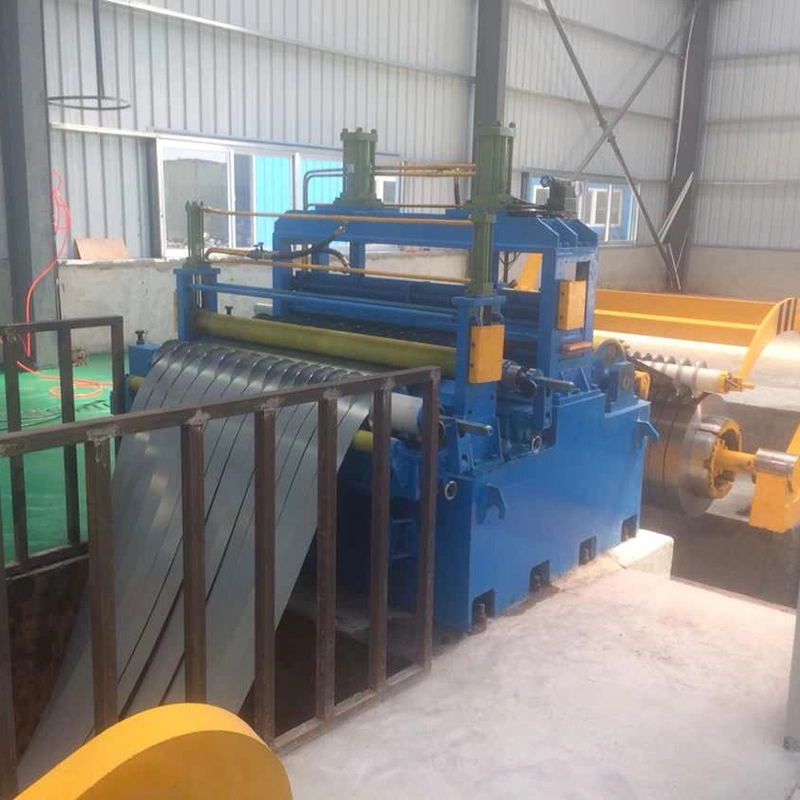

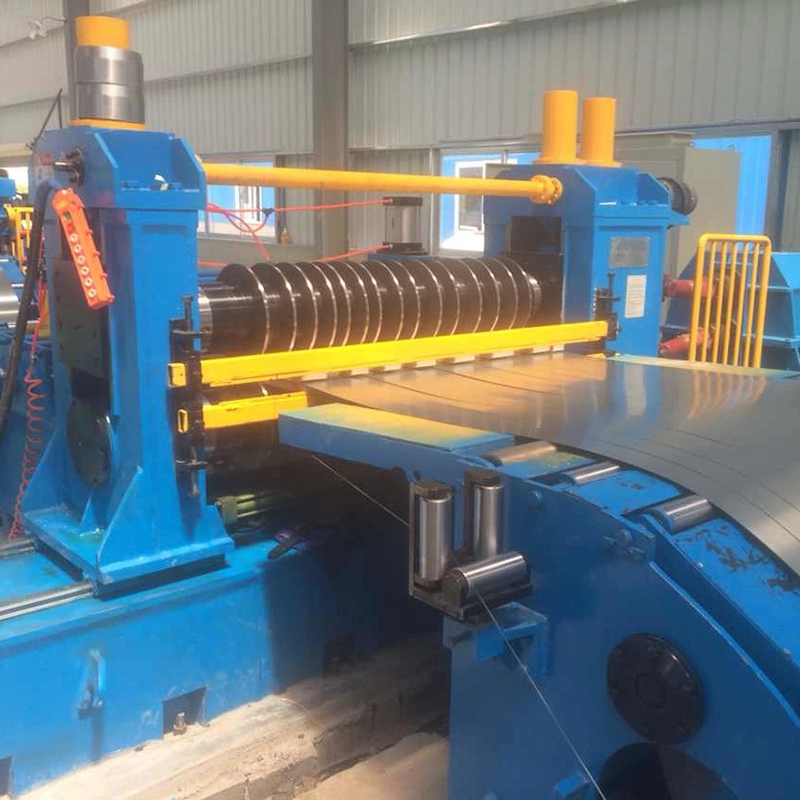

g) Продольно-резательная машина

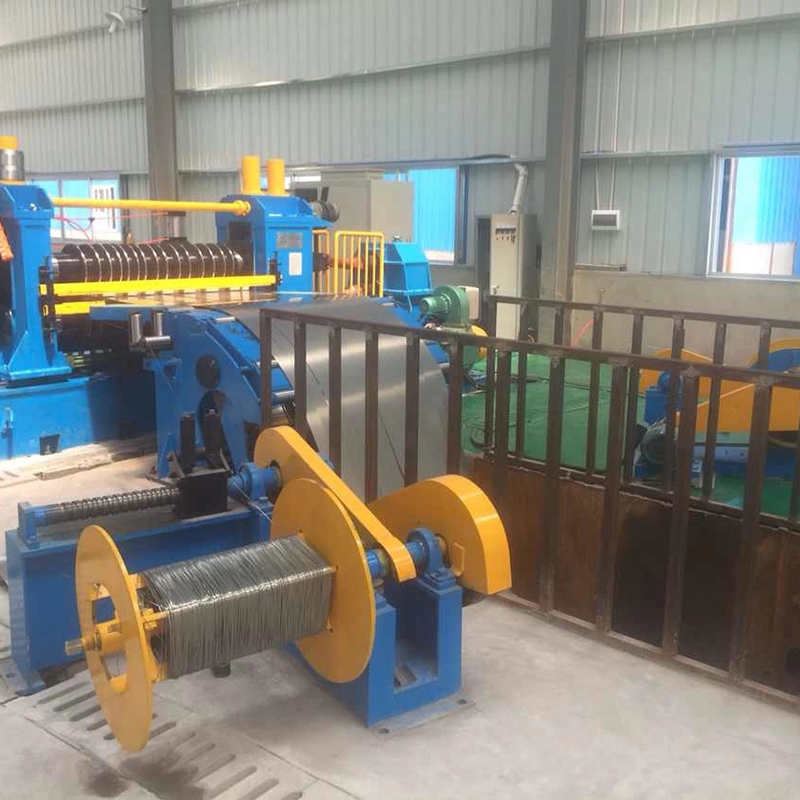

h) Конвейерный стол и отдельные перемотчики отходов
i) Петлевая яма и мост
j) Разделительный механизм и натяжная станция

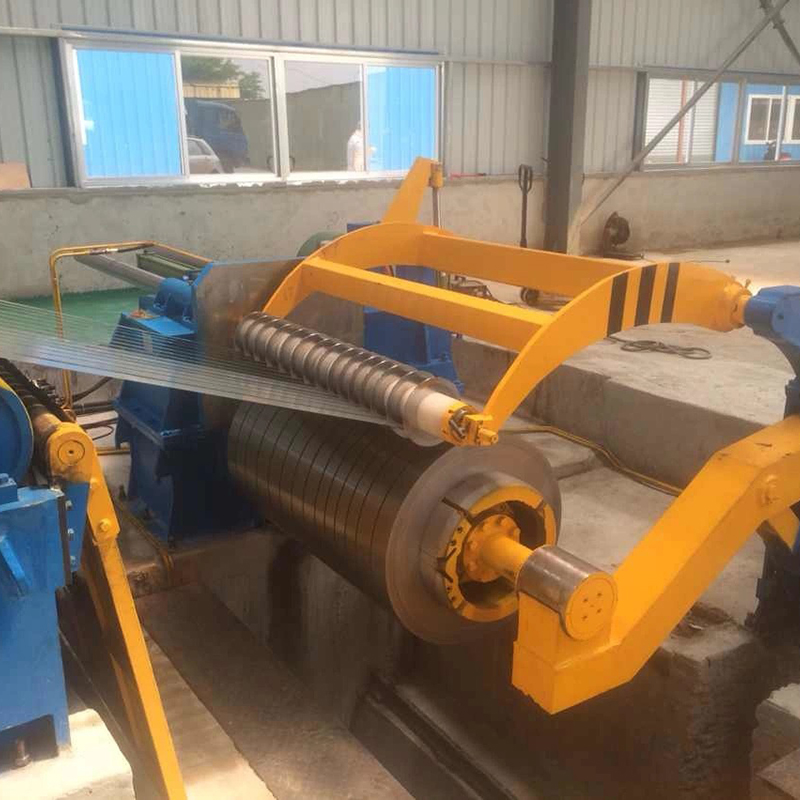

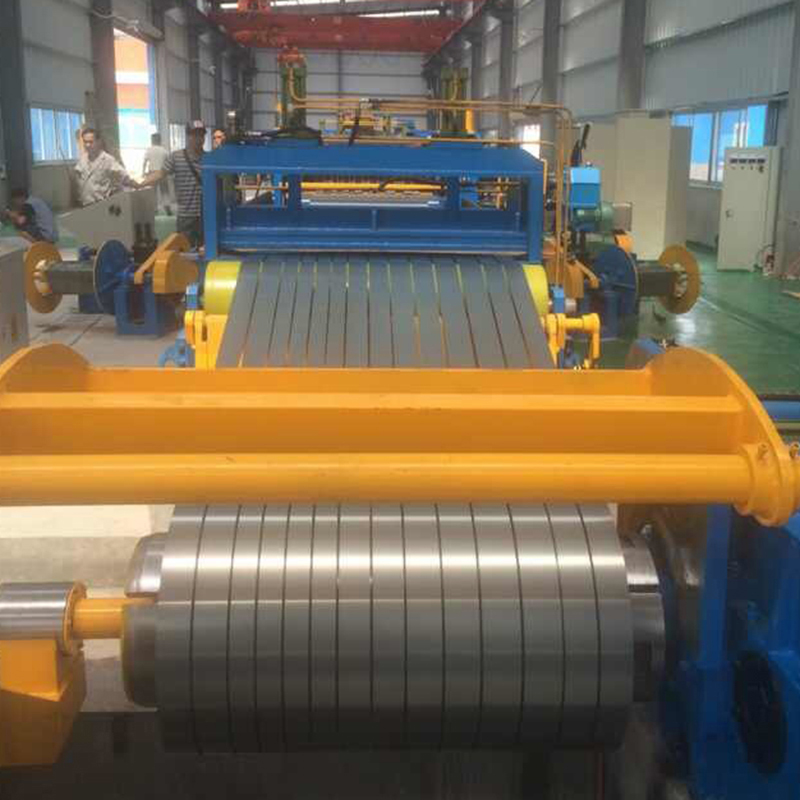

k) Разделительный механизм, гидравлический намотчик и гидравлический толкатель
l) Гидравлическая разгрузочная тележка для рулонов
m) Гидравлическая система
n) Система смазки
o) Пневматическая система
p) Электрическая система
q) Аксессуары

3.Схема работы линии продольной резки: Загрузка рулона → размотка → зажим и резка → петлеобразование → направление → продольная резка → перемотка отходов → петлеобразование → натяжение → перемотка → выгрузка рулонов
