Функция линии продольной резки:

Линия продольной резки металла спроектирована и изготовлена ​​для резки рулонов металла большого размера на узкие полосы и сматывания этих полос в маленькие рулоны. Эти рулоны меньшей ширины затем используются в линиях профилирования, трубопрокатных станах, прессах и т. д.

Основное оборудование:

Линия продольной резки типа 0,3~2,0 мм x 1400 используется для резки краев широких рулонов или резки на узкие полосы и сматывания их в маленькие рулоны. Она состоит из следующих частей:

a)Гидравлическая загрузочная тележка для рулонов 1 комплект
b)Гидравлический разматыватель 1 комплект
c)Ручной боковой направляющий и резак 1 комплект
d)Перемотчик лома 1 комплект
e)Петлевая яма и мост 1 комплект
f)Станция натяжения панелей 1 комплект
g)Гидравлический разматыватель 1 комплект
h)Гидравлическая разгрузочная тележка для рулонов 1 комплект
i)Гидравлическая система 1 комплект
j)Система смазки 1 комплект
k)Пневматическая система 1 комплект
l)Электрическая система управления 1 комплект
m)Аксессуары 1 комплект

1.Схема работы линии продольной резки:

Загрузка рулона→размотка→продольная резка→перемотка отходов→петлеобразование→натяжение→смотка→выгрузка рулонов

2. Описание основных частей:

a. Гидравлическая загрузочная тележка для рулонов
（1） С функцией подъема и горизонтального перемещения, удобно подавать рулоны в барабан гидравлического разматывателя
（2） Поднимается и опускается гидравлическим цилиндром, горизонтальное перемещение осуществляется двигателем переменного тока мощностью 1,5 кВт
（3） Допустимый вес рулона: макс. 12 тонн
（4）Допустимая ширина рулона: 300 ~ 800 мм
（5） Допустимый внешний диаметр рулона: 500 ~ 1600 мм
（6） Подъем/опускание тележки для рулонов: гидравлическим цилиндром с ходом 500 мм, скорость горизонтального перемещения: 6 м/мин
（7） Сварная стальная пластина и секционная стальная конструкция

b. Гидравлический разматыватель
(1) Гидравлический расширительный барабан одностороннего подвесного типа; Основная конструкция: сварная стальная пластина коробчатого типа, полый сердечник, арочные стальные листы, клиновой скользящий механизм, пневматический дисковый тормоз и т. д.
(2) После загрузки рулона на тележку для рулонов, запустите загрузочную тележку для рулонов, чтобы подать рулон в барабаны разматывателя, гидравлический цилиндр для расширения надежно зафиксирует рулон, запустите редукторный двигатель переменного тока через инвертор, чтобы повернуть гидравлический разматыватель, чтобы направить головку полосы в прижимные ролики и гидравлические ножницы
(3) Пневматический дисковый тормоз взаимодействует с последовательными машинами для остановки и запуска
(4) Диапазон расширения: Φ460 мм ～ Φ520 мм × 850 мм; толкающий и тянущий вал для расширения или сжатия, спецификация гидравлического цилиндра: MOBL1Φ150 × 100 мм-FA, с поворотным соединителем один шт.
(5) Барабан состоит из четырех групп клиновых скользящих блоков
(6) Сварная стальная пластина и конструкция из секционной стали
(7) Электропривод: подача вперед или назад, двигатель переменного тока мощностью 11 кВт с инвертором через цепную передачу. С механическим соединением

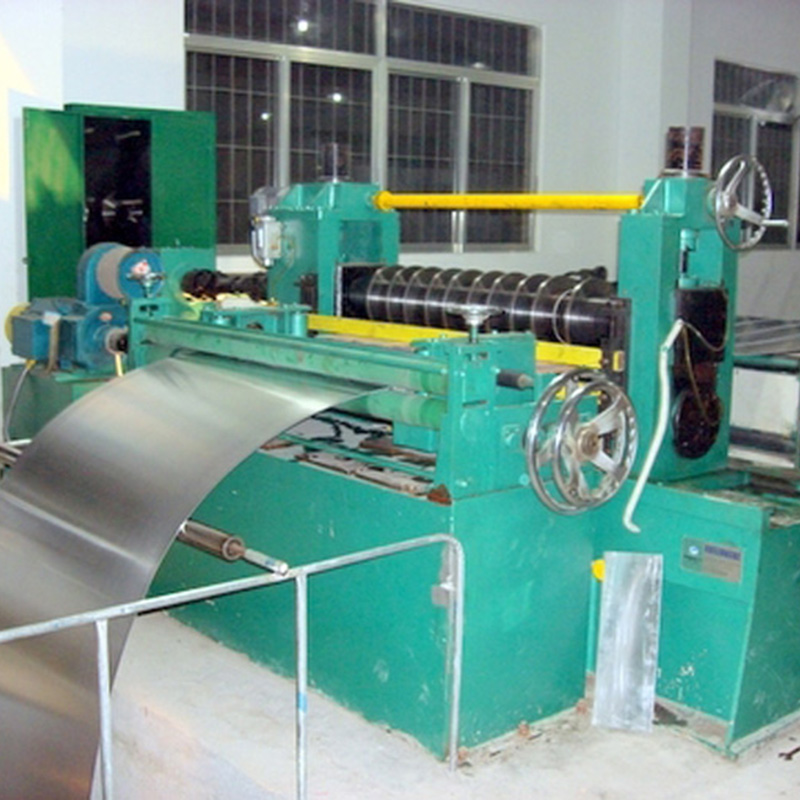

c.Продольная резка (с подшипниками NSK)

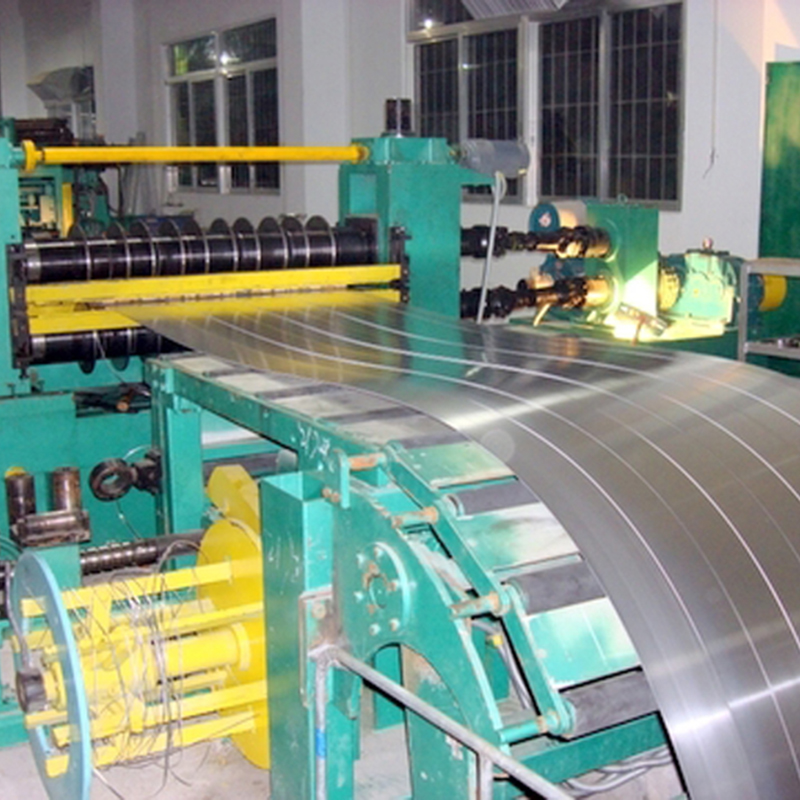

(1)Круглый дисковый продольный резак, используется для резки стальных полос или кромок. Он состоит из верхнего и нижнего ножевого вала, правой и левой арочных панелей, основания и привода.
(2)Нижний ножевой вал фиксирован, верхний ножевой вал может подниматься и опускаться с помощью редуктора переменного тока, подвижная арочная панель может приводиться в действие электродвигателем для удобной замены ножей и сепараторов
(3)Оба ножевых вала изготовлены из кованого 40Cr, закалены и подвергнуты закалке, поверхность обработана до твердости HRC45~50, диаметр Ø120 мм, эффективная ширина 850 мм
(4)Оба опорных подшипника для ножевых валов представляют собой двухрядные конические роликовые подшипники
(5)Ножевые валы приводятся в действие двигателем переменного тока мощностью 22 кВт с инвертором через универсальный соединительный вал и редуктор, бесступенчатая регулировка скорости инвертора;
(6)Ручной боковой направляющий

d.Перемотчик лома
(1)Используется для перемотки всех отходов, приводится в действие двигателем переменного тока 3,0 кВт плюс инвертор, регулировка скорости инвертора
(2)Натяжение перемотки можно регулировать для взаимодействия со всей рабочей скоростью
(3)Поворотный механизм может перематывать все отходы аккуратно и ровно
(4)Перемотчик лома предназначен для перемотки отходов с обеих сторон, приводится в действие двигателем переменного тока + инвертором, поддерживает стабильный крутящий момент при перемотке отходов, чтобы поддерживать ту же скорость, что и у продольно-резательных машин. Благодаря натяжному оборудованию перемотчик лома может перематывать все отходы аккуратно и ровно. Конический расширительный барабан может гарантировать легкую и быструю выгрузку отходов вручную

e.Петлевая яма и мост
(1)Петля используется для управления как скоростью продольно-резательной машины, так и намоточной машины, буферизует стальные полосы перед намоткой.
(2) Мост поднимается и опускается гидравлическим цилиндром

f. Станция натяжения:
(1) Используется для управления натяжением между намотчиком, разделения всех разрезанных полос, создания натяжения для аккуратной и плотной намотки.

(2) Разделительный механизм может разделять все полосы одну за другой для размещения на намотчике
(3) Станция натяжения панелей с гидравлическими цилиндрами прижимает панель и войлок для создания конструкции для натяжения
(4) Натяжная площадка: покрыта войлоком
(5) Направляющий ролик; покрыт полиуретановой резиной на Φ300 мм
(6) Гидравлическая мощность для подъема натяжной площадки вверх и вниз через гидравлические цилиндры: HOB-Φ125 мм (2 комплекта)

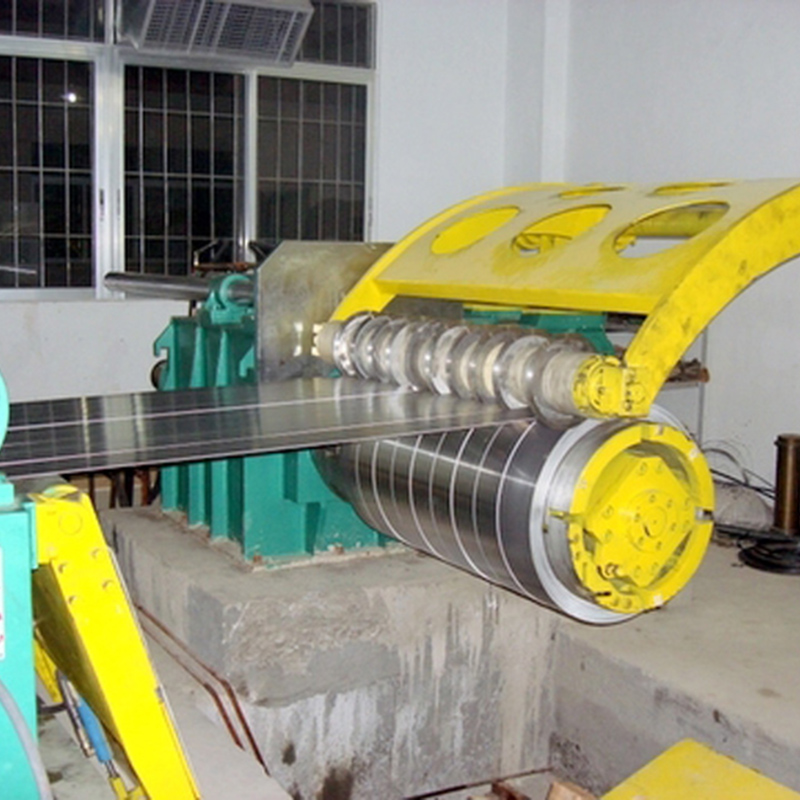

g. Гидравлическая намотка:
(1) Используется для намотки разрезанных полос в рулоны; Барабан одностороннего подвесного типа расширения, диаметр барабана Φ508 мм, диапазон расширения: Φ480 мм ～ Φ508 мм
(2) С зажимными зубцами для захвата головок стальных полос для намотки
(3) Гидравлический цилиндр и поворотный соединитель могут расширять и сжимать барабан, четыре группы клиновых скользящих блоков
(4) Приводится в действие двигателем переменного тока 55 кВт с регулировкой скорости инвертора;
(5) Гидравлический тормоз взаимодействует с двигателем для запуска и остановки намотчика
(6) Активный разделительный механизм может разделять все разрезанные полосы для аккуратной и плотной намотки. Поднимаемый вверх и вниз гидравлическим цилиндром, клапан регулировки давления может сделать разделительный механизм больше с большими катушками.
(7) Гидравлический механизм выталкивания, приводимый в действие гидравлическим цилиндром, используется для выталкивания отмотанных катушек в тележку для катушек

h. Гидравлическая разгрузочная тележка для катушек
(1) С функцией подъема и горизонтального перемещения, удобно для выгрузки катушек из барабанов гидравлического катушки
(2) Поднимается и опускается гидравлическим цилиндром, горизонтальное перемещение приводится в действие двигателем переменного тока мощностью 1,5 кВт
(3) Допустимый вес катушки: макс. 12 тонн
(4) Допустимый внешний диаметр катушки: 1600 мм
(5) Подъем/опускание тележки для катушек: гидравлическим цилиндром с ходом 500 мм
(6) Сварная стальная пластина и секционная стальная конструкция

i. Гидравлическая система
Гидравлическая система состоит из сварной стальной пластины масляного короба объемом 100 кг, всех видов гидравлических клапанов и масляной контурной пластины.
Гидравлический привод g мощность: двигатель класса E 7,5 кВт, емкость 40 куб. см, нормальное давление: 70 кг/см2, максимальное давление: 140 кг/см2

j. Пневматическая система управления
Электромагнитный клапан и ручное управление контуром клапана; изоляция воды и газа, смазка масляным туманом, комбинация регулировки давления

k. Система смазки
Все оборудование на всей линии оснащено соответствующей центральной системой смазки; она включает ручной насос, ручное заполнение, адаптер лубрикатора и т. д.

l. Электрическая система управления
1) Источник питания: 3 фазы 415 В ± 10% 50 Гц ± 1,
2) Учитывая безопасность человека и машины, вся линия с надежной защитой во избежание неправильной работы, как только произойдет какая-либо чрезвычайная ситуация, вся линия может быть быстро остановлена.
3)Один главный шкаф управления и два вспомогательных шкафа управления для удобной загрузки и выгрузки рулонов
Компоненты:
Инвертор Sinee, Shenzhen
Ручки Schneider
Другие известные китайские бренды

m.Аксессуары:
Чертеж установки фундамента, схема расположения фундаментных болтов, полная схема линии
Электрическая схема и чертежи
Нейлоновая распорка для намотчика: 100 шт.
Разделители для намотчика: 25 шт.
Распорка для натяжной станции: 100 шт.
Разделители для натяжной станции: 25 шт.

Срок поставки:

a) Срок поставки составляет 60–180 рабочих дней в зависимости от типа машины
b) ODM 60–150 дней после подтверждения всей информации.
c) Зависит от объема заказа
d) В зависимости от фактической ситуации назначается время поставки.
