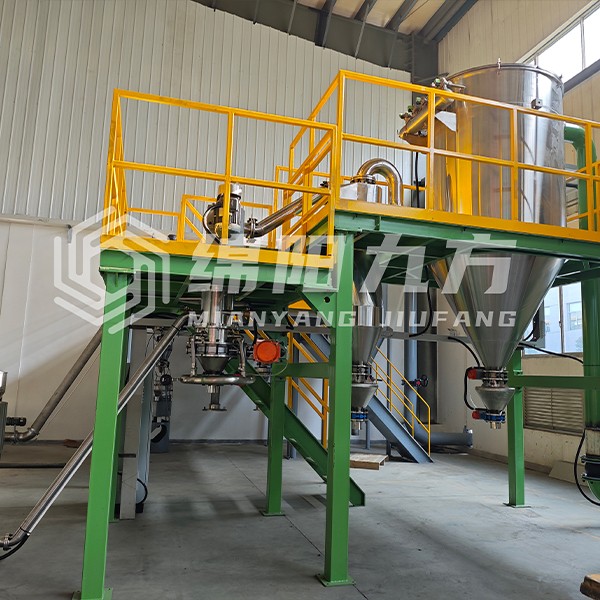

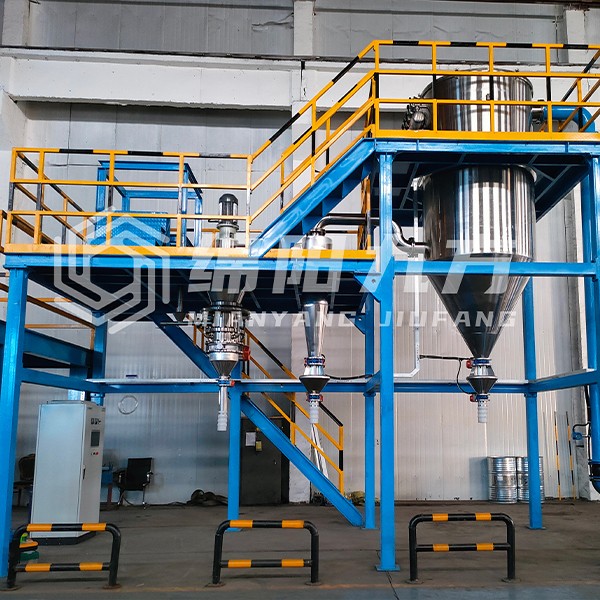

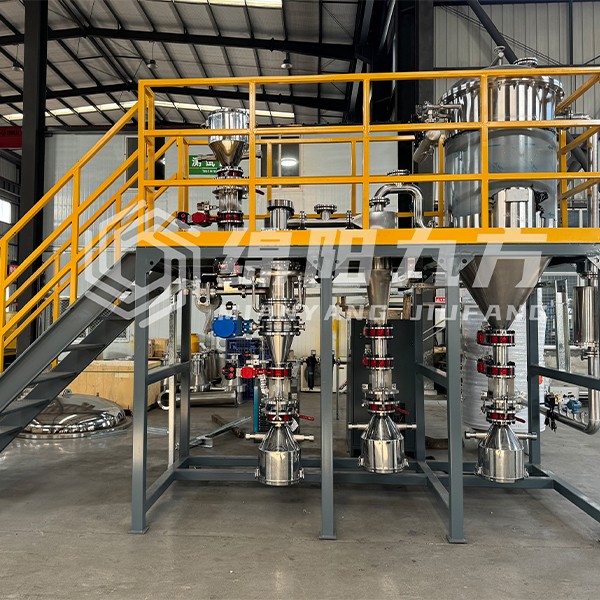

Струйная мельница использует сжатый воздух, который охлаждается, фильтруется и осушается, а затем формирует сверхзвуковой поток воздуха через сопло и выстреливает им в камеру измельчения. Материал псевдоожижается под действием разницы давления, и ускоренный материал сходится в точке пересечения нескольких сопел, производя сильный удар, столкновение, трение и сдвиг для достижения сверхтонкого измельчения частиц.

Размер частиц

D50=1-45 мкм

Производственная мощность

0,1-10 тонн

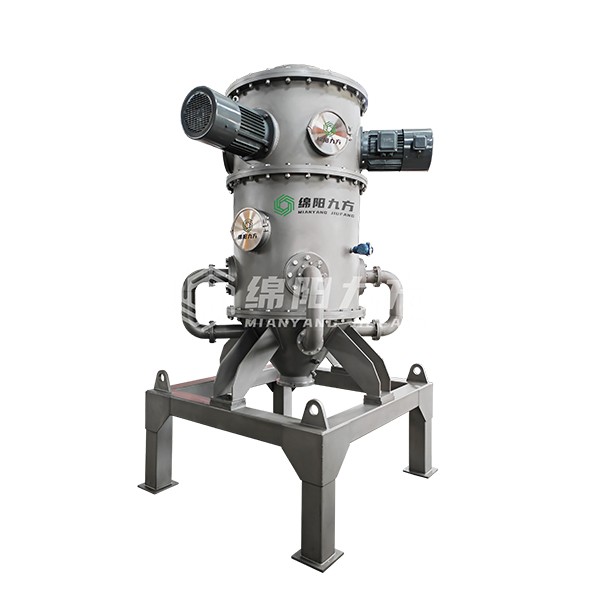

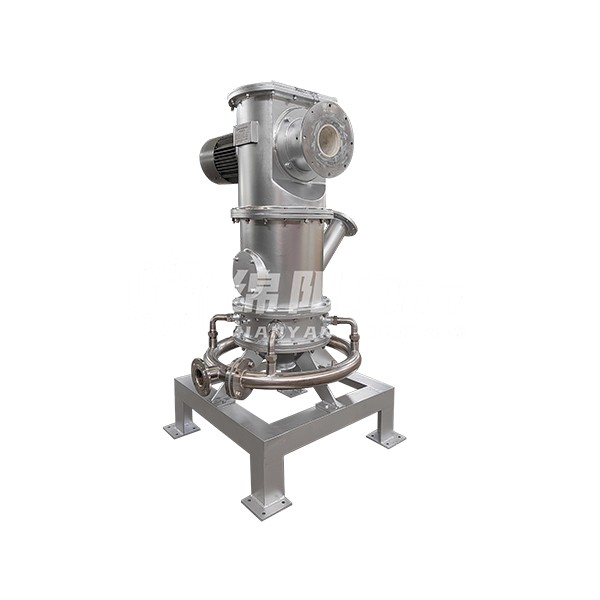

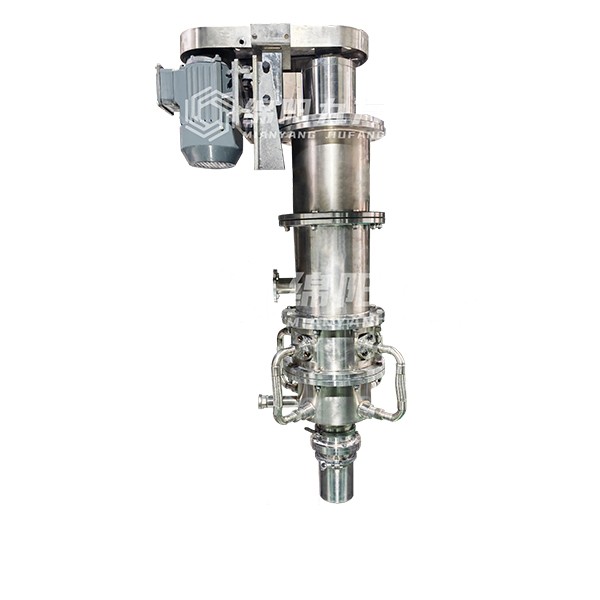

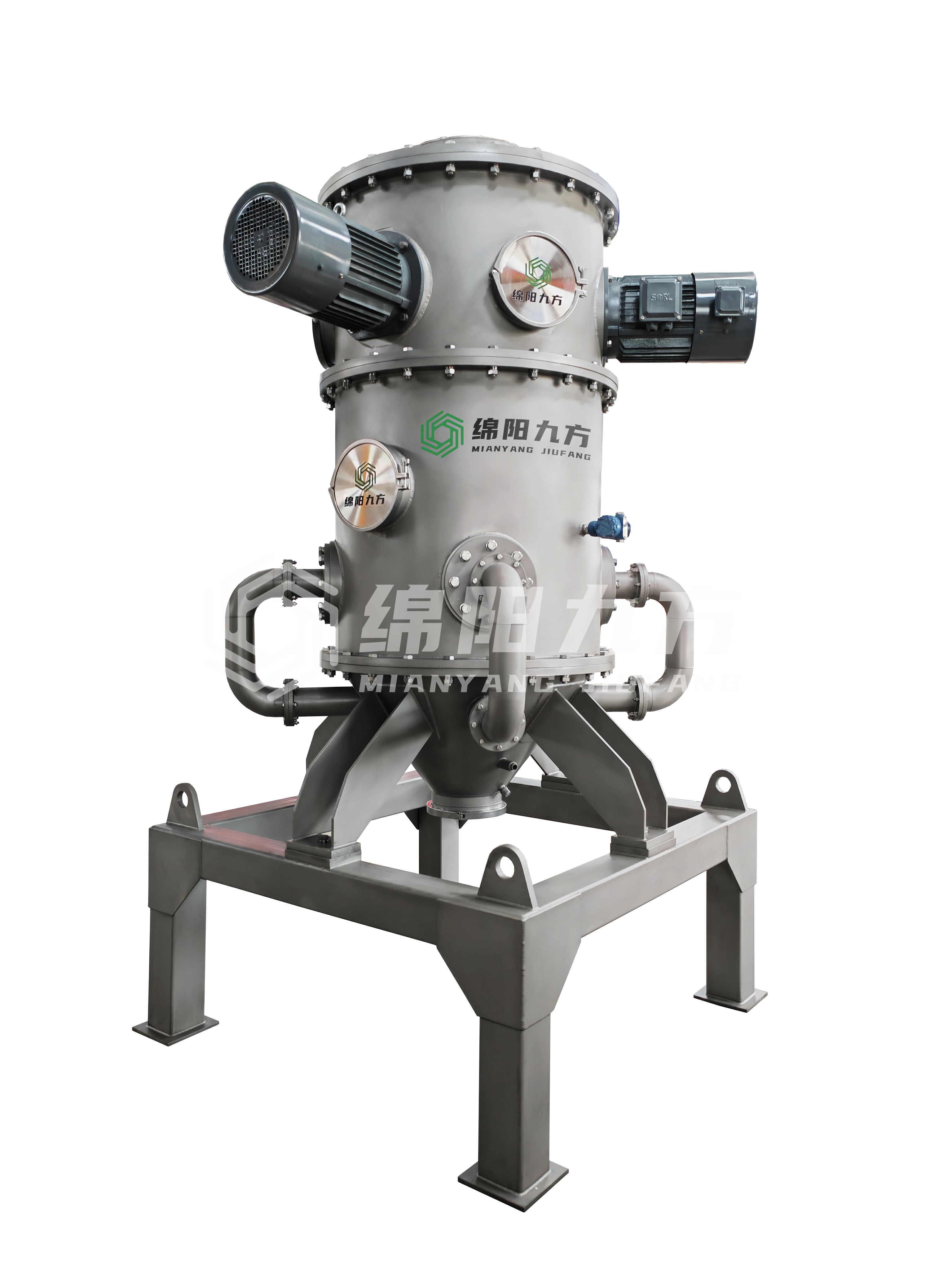

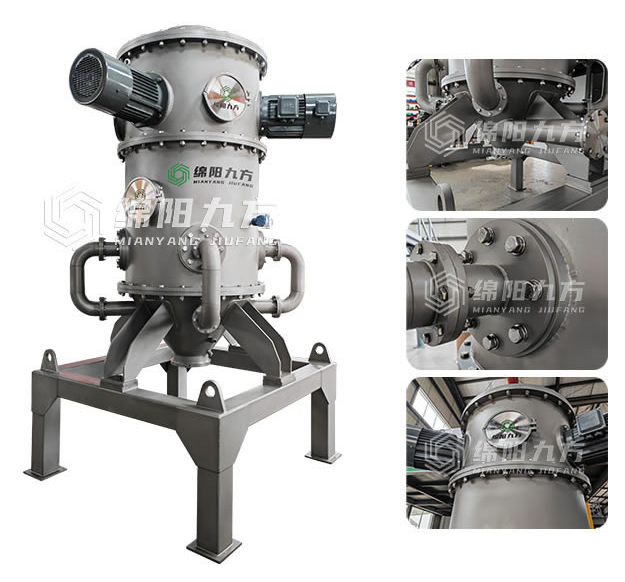

Машина для дробления и классификации сверхзвуковым воздушным потоком с псевдоожиженным слоем JFQ: сжимает воздух до 7-8 кг/см2 и после охлаждения, фильтрации и сушки образует сверхзвуковой воздушный поток со скоростью в 2-4 раза превышающей скорость звука (340 м/с) посредством эффекта Джоуля-Томсона, создаваемого соплом Лаваля, который впрыскивается в камеру дробления для псевдоожижения материала под действием разности давлений. Ускоренный материал сходится на пересечении нескольких сопел, производя сильный удар, столкновение, трение и сдвиг для достижения сверхтонкого дробления частиц. Измельченный мелкий порошок транспортируется в верхний турбинный классификатор с восходящим потоком воздуха. Под действием центробежной силы классифицирующего колеса и всасывающей силы вентилятора мелкий порошок, соответствующий тонкости, выгружается и поступает в нижнюю классификацию для дальнейшей сортировки или сбора. Очищенный газ выгружается вентилятором принудительной тяги.

Особенности оборудования

1. Размер частиц измельченного продукта может достигать D50=2 микрон или даже субмикронного уровня.

2. Распределение размеров частиц готового продукта узкое и однородное, а размер частиц готового продукта можно регулировать произвольно в диапазоне d97=1~74 мкм.

3. Он может быть облицован керамикой, чтобы полностью исключить загрязнение магнитным материалом, а увеличение магнитного материала составляет ≤10 частей на миллион. Во время процесса дробления в воздушном измельчителе материал не нагревается, а температура составляет ≤10 ℃. Он особенно подходит для дробления легкоплавких, термочувствительных и летучих материалов.

4. Воздушный измельчитель с псевдоожиженным слоем использует принцип высокоскоростного перемещения материалов, чтобы они сталкивались и измельчались, и его характеристики в основном сосредоточены в точке, где сходятся четыре дробящих сопла. В процессе дробления не используются среды, поэтому процесс дробления не будет загрязнен металлическими или неметаллическими примесями из-за износа.

5. Система работает под отрицательным давлением, без пылевого загрязнения, а производственная среда отличная и здоровая. Конструкция проста, нет движущихся частей, и ее легко разбирать и собирать.
