Цельнороторный диск

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Сиань Синьханъи Силовые Установки Технологии

д. 11, ул. Сяньпин-дацзе, Аэропортовый район Канган, Новый район Сисянь, пров. Шэньси, Китай

Описание продукта

Информация о компании

Основная информация

Сертификаты

ISO9001

Гарантия

12 месяцев

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

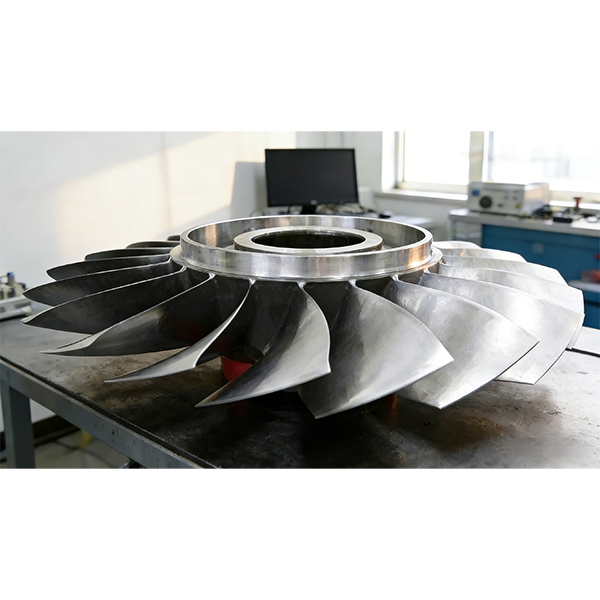

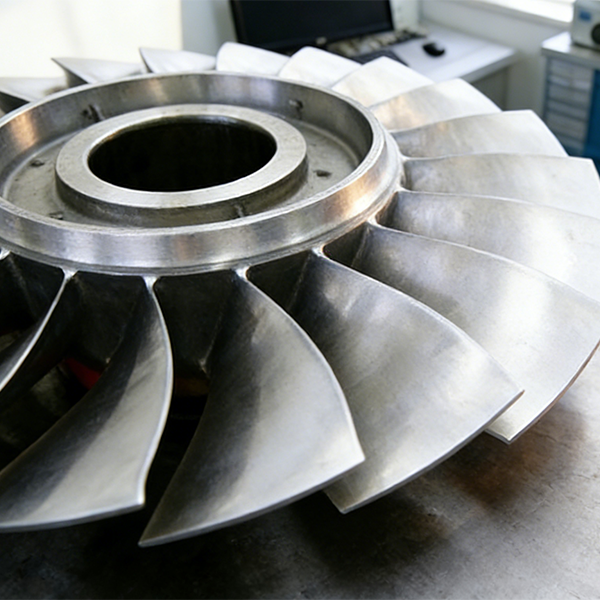

Данная деталь представляет собой цельнороторный диск компрессора авиационного двигателя, являющийся одним из ключевых компонентов ротора компрессора. Ниже приведен детальный анализ.

Назначение и основные функции

Это вращающийся компонент компрессора низкого (НД) или высокого давления (ВД) авиадвигателя. Основные функции:

При высокоскоростном вращении, благодаря аэродинамическому профилю лопаток, осуществляет ступенчатое сжатие воздушного потока, повышая его давление.Как цельная конструкция заменяет традиционную сборную схему (лопатки + диск + хвостовики), что позволяет уменьшить аэродинамические потери и сократить количество деталей.

Конструкция и конструктивные особенности

Конструкция лопастного диска

Лопасти и диск изготовлены из цельного материала без традиционных соединений типа «шип-паз», что значительно снижает вес и минимизирует аэродинамические потери от зазоров в воздушном потоке. Трехмерный профиль лопастей с изгибом уменьшает отрыв потока, повышает эффективность сжатия и обеспечивает работу в трансзвуковых условиях.

Геометрические характеристики

Лопатки имеют высокую плотность и сложную геометрию: угол и толщина непрерывно изменяются от корня к кончику, а толщина кромки составляет всего 0,4–0,6 миллиметра. В центре ступицы находится отверстие для соединения с валом ротора двигателя, которое требует значительной устойчивости к центробежным силам и крутильным нагрузкам.

Материал и технология производства

Выбор материала:

В данном случае, вероятно, используется титановый сплав: низкая плотность, высокая удельная прочность, сохраняющаяся в рабочем диапазоне температур компрессора 300-600°C. Для дисков компрессора высокого давления (ВД) применяются никелевые жаропрочные сплавы, способные выдерживать более высокие температуры (600-800°C) и нагрузки.

Технологическое значение и применение

Является характерным компонентом двигателей нового поколения, напрямую влияющим на удельную тягу (тяговооруженность) и топливную эффективность двигателя.

Тип деятельности:

Производитель / завод
Основная продукция:

Конструкционные компоненты и металлические запасные части для авиационных двигателей и газовых турбин; Производство малых турбореактивных двигателей; Ионное азотирование титановых сплавов, металлические покрытия поверхностей, прецизионная сварка.
Количество сотрудников:

110
Год основания:

2015
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

Одна неделя
Номер:

000
Среднее время ответа:

24h

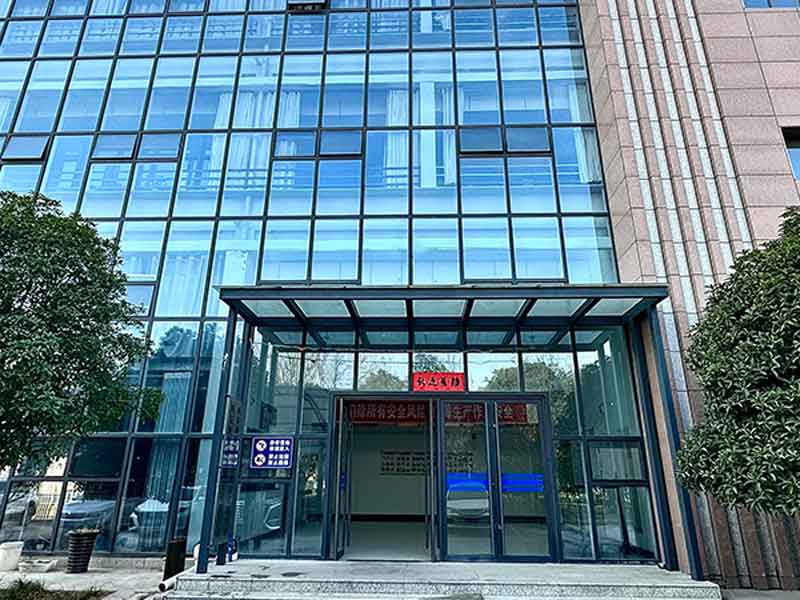

В 2015 году ООО Сиань Синьханъи Силовые Установки Технологии приобрела 40 му промышленной земли в новом районе аэропорта Сисянь, провинция Шэньси, которая с тех пор была застроена и в настоящее время эксплуатируется. Завод и офисные помещения компании занимают общую площадь 10 000 квадратных метров. Используя выгодное географическое положение и богатые ресурсы нового района Сисянь, компания занимается производством компонентов для авиационных двигателей и газовых турбин, а также исследованиями, разработкой и производством малых турбореактивных двигателей.

Возможность торговать

Международные торговые термины(Incoterms):

FOB
Условия оплаты:

LC, T/T, D/P
Средний срок поставки:

Одна неделя
Количество сотрудников по внешней торговле:

6
Год начала экспорта:

2020
Доля экспорта:

29%
Основные рынки сбыта:

Европа
Ближайший порт:

Порт Нинбо
Схема импорта-экспорта:

Общий режим

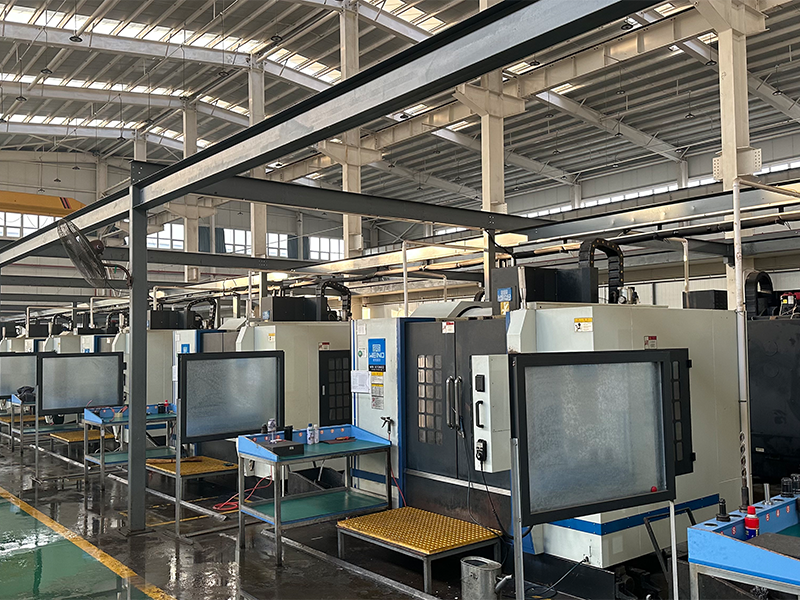

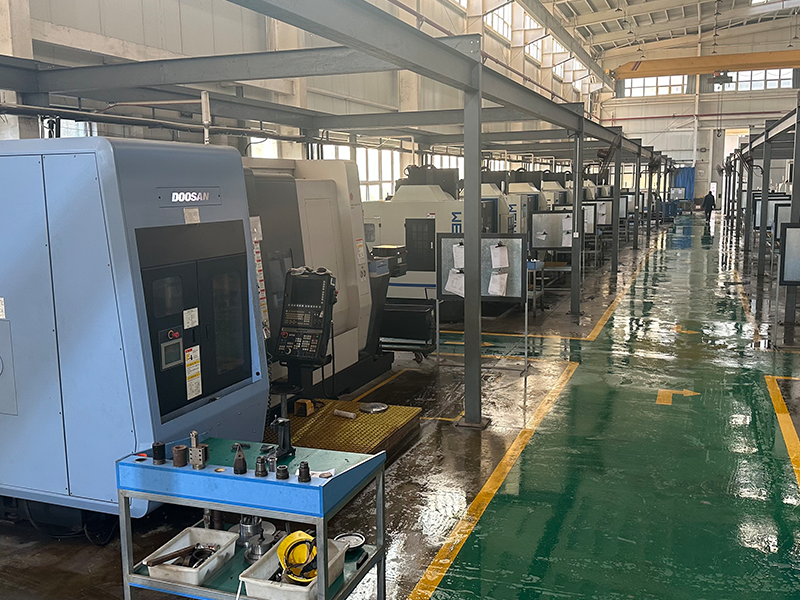

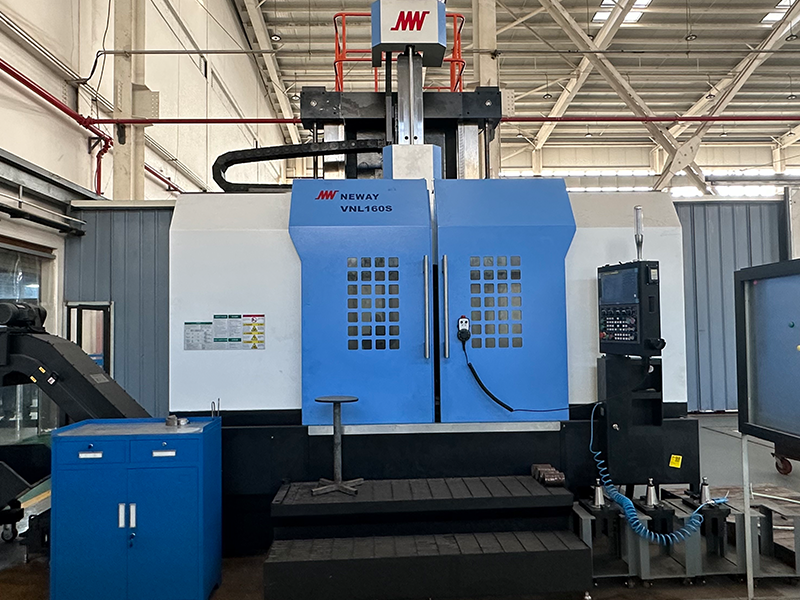

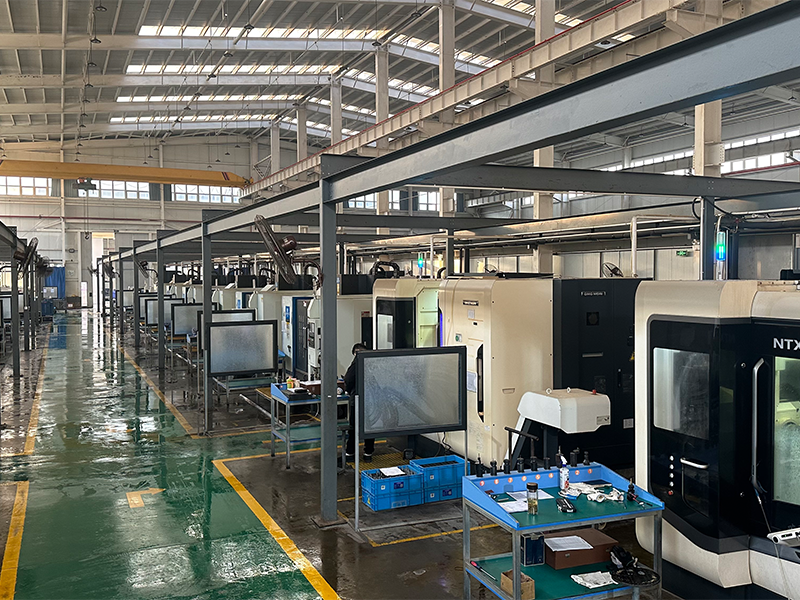

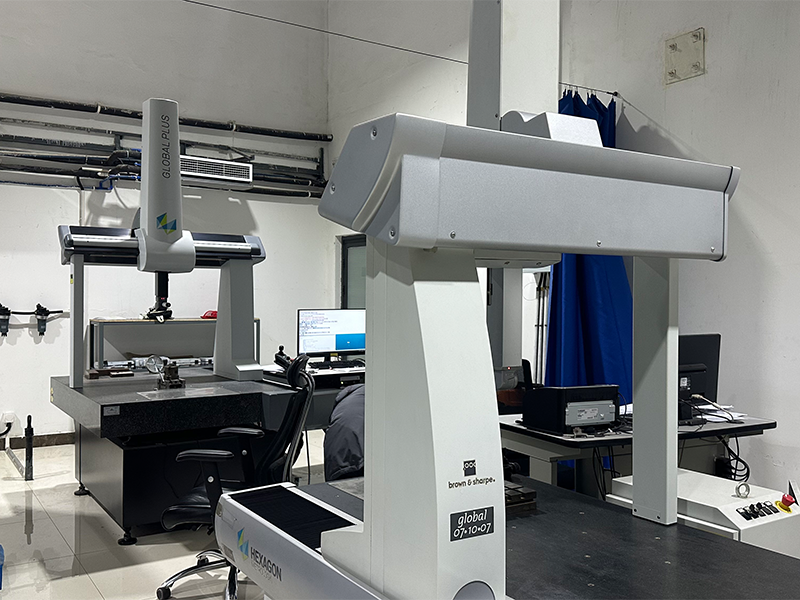

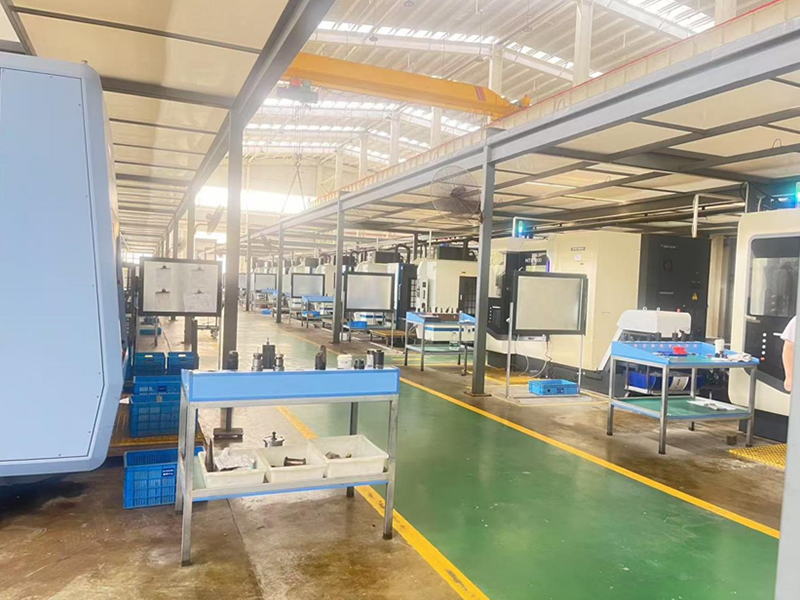

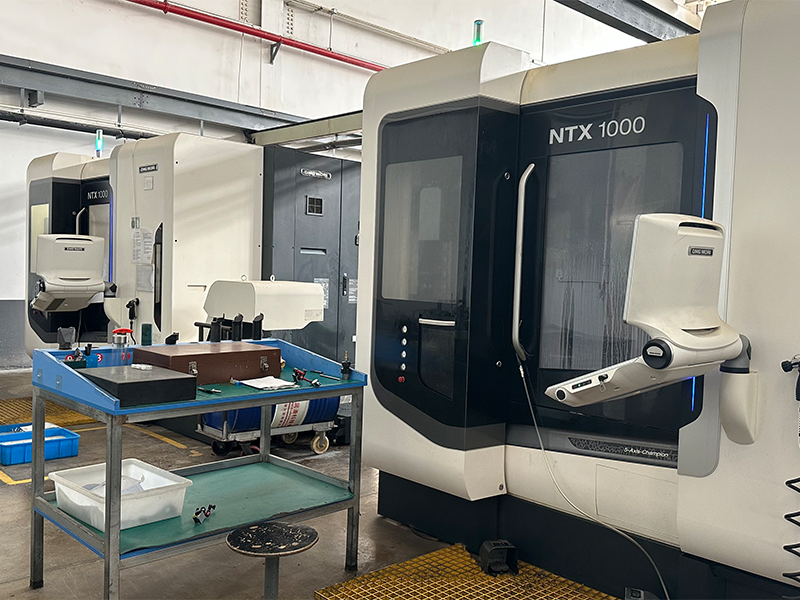

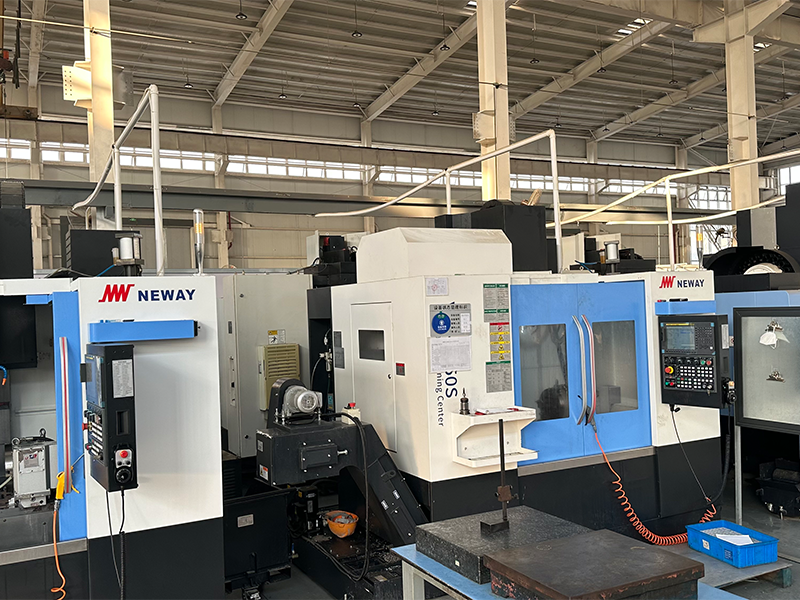

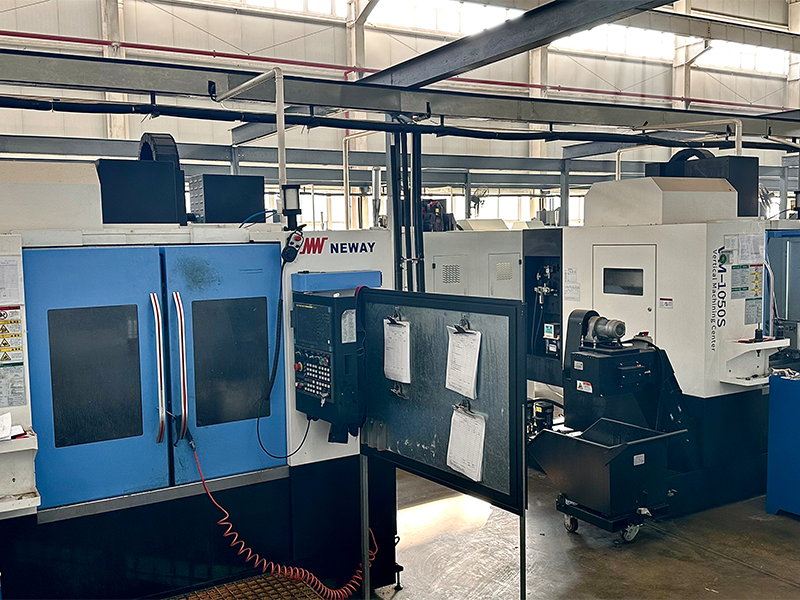

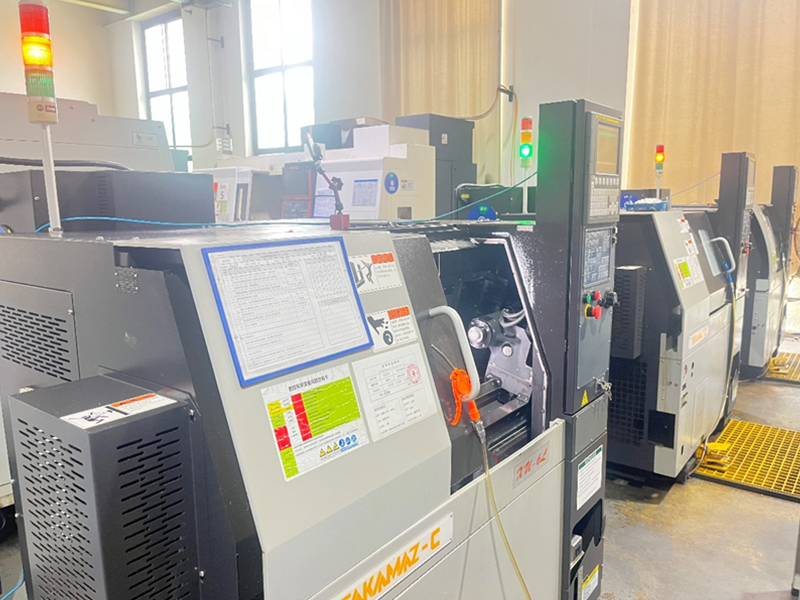

Производственные мощности

Адрес завода:

д. 11, ул. Сяньпин-дацзе, Аэропортовый район Канган, Новый район Сисянь, пров. Шэньси, Китай
Научно-исследовательский потенциал:

Интеграция исследований и разработок, производства и продаж
Количество научных сотрудников:

3
Годовой объем производства:

Десятки миллионов
