Ключевые конструктивные и технологические особенности

Отличительной технологической чертой серии U135 является применение усиленной композитной износостойкой конструкции, которая реализована следующим образом:

1.Усиленные твердосплавные защитные пластины/полосы:

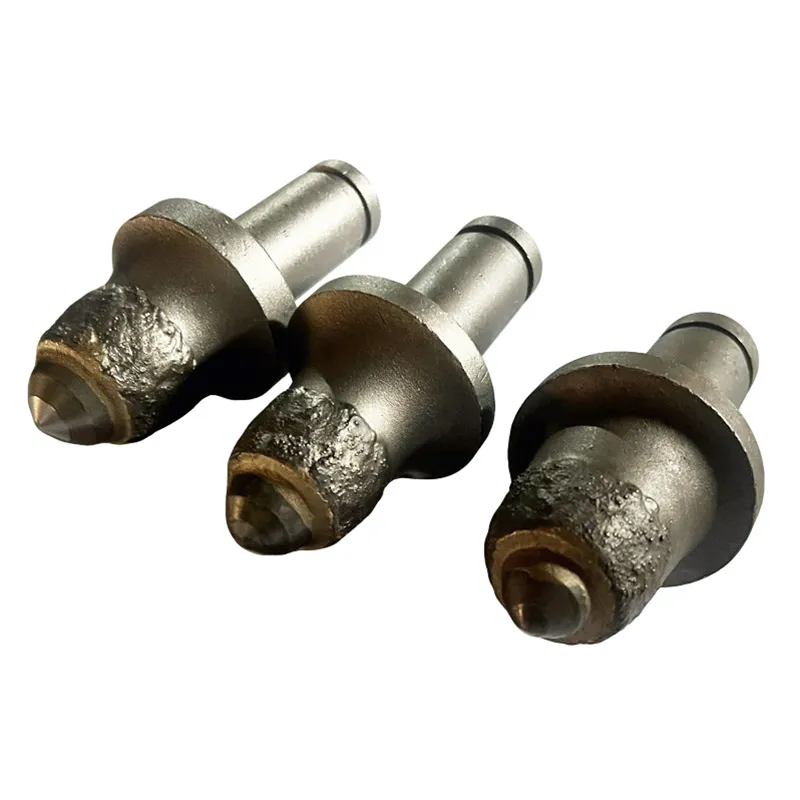

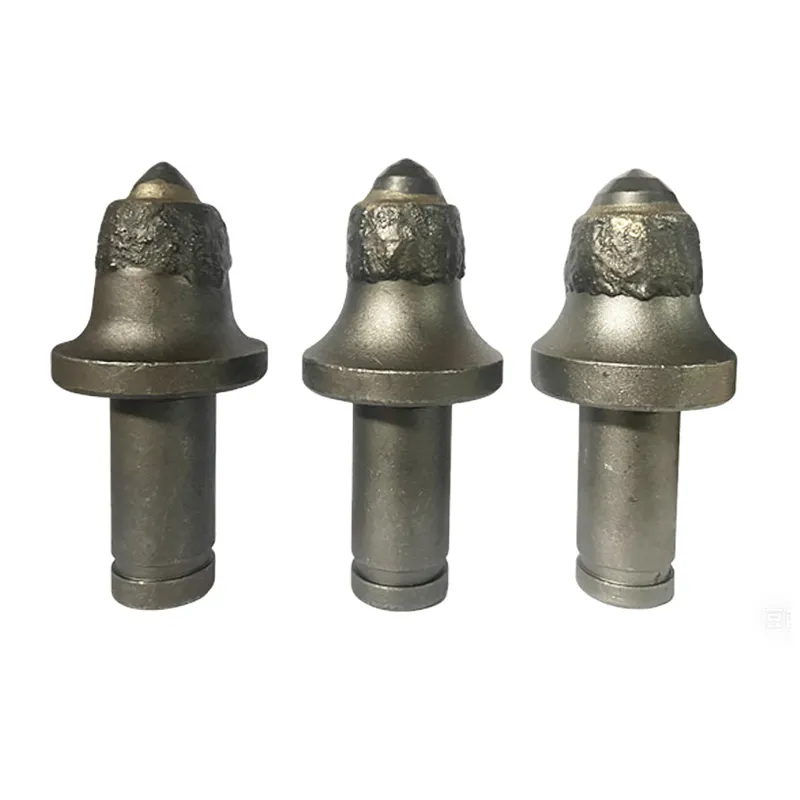

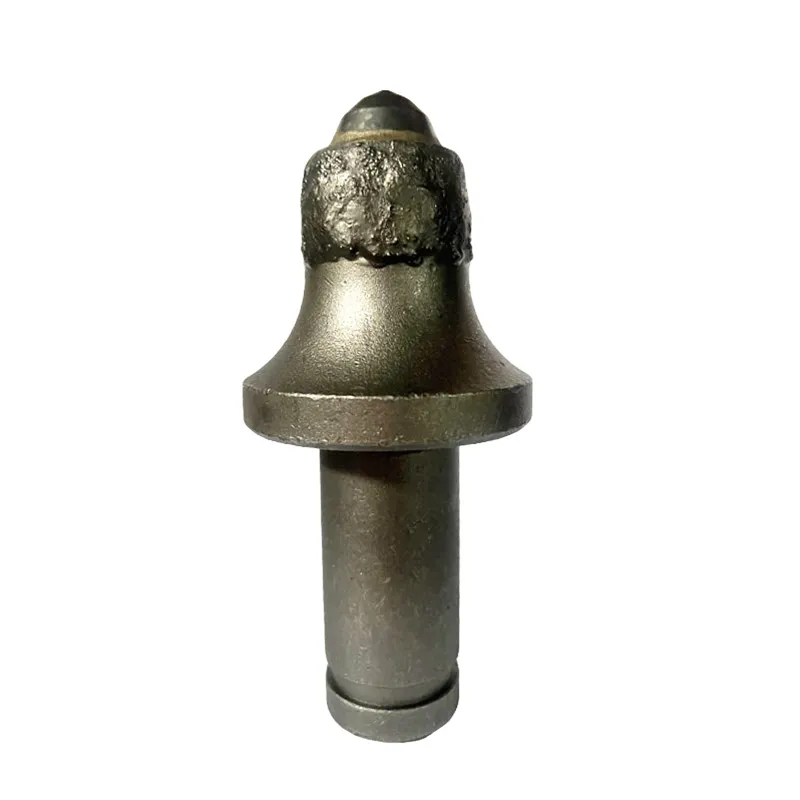

В отличие от единого твердосплавного кольца в модели U95, в корпус резака серии U135 в зоне шейки, как правило, симметрично ввариваются несколько (обычно 2-4) более крупных прямоугольных или трапециевидных твердосплавных пластин, либо используются продольные сквозные твердосплавные полосы.

Преимущество: Такое решение значительно увеличивает площадь и объем износостойкого покрытия, обеспечивая более полную и долговечную защиту от абразивного износа по сравнению с кольцевой системой U95, особенно против бокового истирания.

2.Оптимизированный корпус и твердосплавная головка:

(1).Корпус: Изготавливается из высококачественной легированной стали. Стандарты применяемого материала и термообработки (закалка + отпуск) соответствуют или превосходят таковые для серии U95, что гарантирует необходимую вязкость сердцевины и высокую общую прочность.

(2).Твердосплавная головка: Оснащается высокопроизводительной цилиндрической твердосплавной головкой того же класса или большего размера, что и в U95, для обеспечения максимальной эффективности разрушения горной породы.

3.Продуманный профиль и наплавка:

Аэродинамический профиль корпуса резака оптимизирован для улучшения отвода шлама и минимизации сопротивления.

В зоне за твердосплавными пластинами и на хвостовой части наносится усиленный наплавочный слой, создающий непрерывную износостойкую переходную зону и исключающий появление локальных "слабых" точек ускоренного износа.

Особенности конструкции S-серии (для тяжелых условий)

1.Усиленная система фиксации от выпадения: Наиболее заметная особенность S-серии. Посадочная часть хвостовика спроектирована с двойными канавками под стопорные кольца, удлиненным запирающим участком или особыми средствами от проворота (антиротационная конструкция). Это гарантирует, что при высокой скорости вращения и сильной вибрации ротора щита резец надежно зафиксирован, и абсолютно исключена его случайная потеря (выпадение) из зубодержателя, что критически важно для безопасности в замкнутом пространстве тоннеля.

2.Повышенная стойкость к боковым и крутящим нагрузкам: Геометрия корпуса оптимизирована для лучшего восприятия боковых срезающих и скручивающих усилий, возникающих при работе щита, что предотвращает поломку резца.

3.Оптимизированный профиль для разрушения и выноса грунта: Конфигурация головки и углы корпуса рассчитаны на эффективное разрушение породы и направление грунтовой массы в проемы ротора щита, предотвращая ее налипание и образование "глиняного кольца" (mud cake).

4.Максимальная износостойкость: Как элемент для щитовой проходки, резец имеет высший класс износостойкости, который может включать твердосплавные защитные элементы, общее напыление износостойких сплавов или сменные защитные втулки.

Области применения(доступна кастомизация)

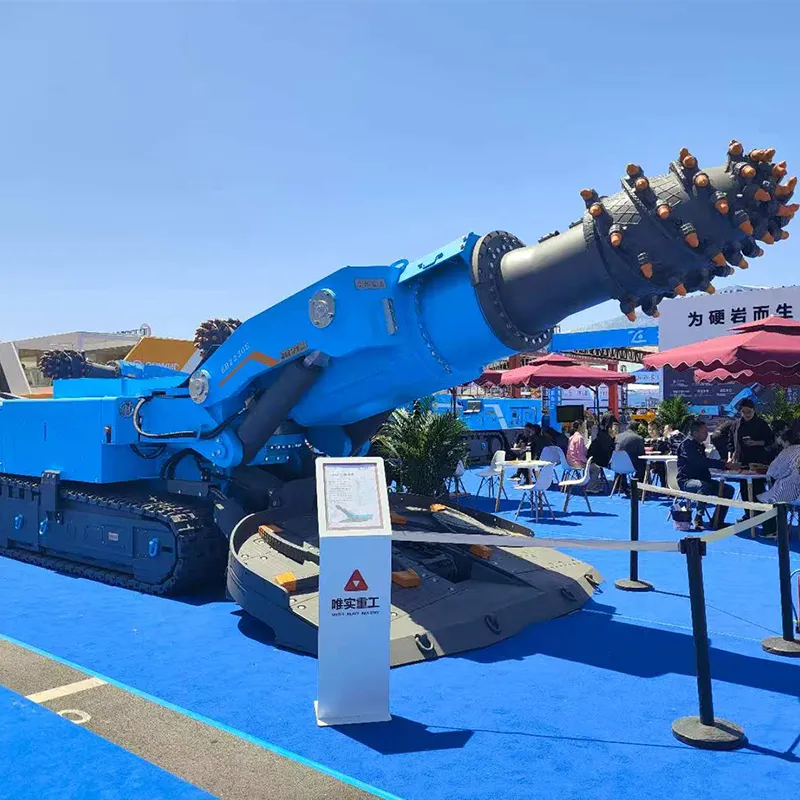

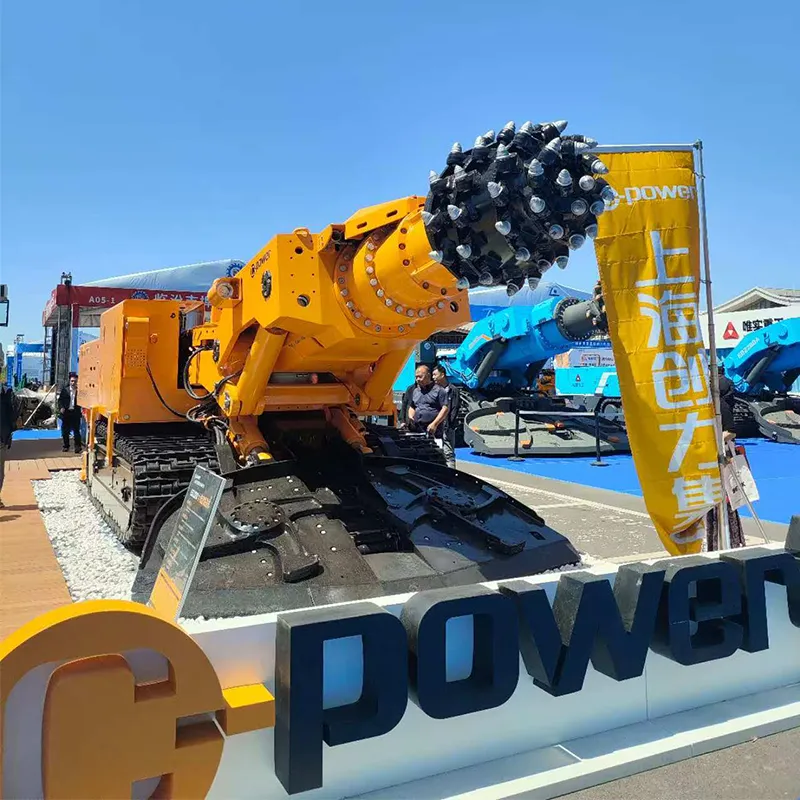

1.Барабаны мощных очистных комбайнов: Для работы в сложных угольных пластах с породными прослойками или повышенной твердости.

2.Навесное оборудование : В качестве сменных резцов для дробления особо твердых пород.

Наша компания предлагает разработку индивидуальных решений, полностью соответствующих реальным условиям эксплуатации и конкретной геологии заказчика.

Сравнительная таблица и руководство по выбору модели

ВАЖНО: Риски использования резцов неправильной длины

На роторе щита резцы разной длины формируют прецизионную режущую систему. Использование неподходящей длины ведет к:

1.Механическим помехам (интерференции): Слишком длинный резец может столкнуться с конструкцией щита или соседним инструментом.

2.Отказу по нагрузке: Слишком короткий резец не выполняет свою функцию, а слишком длинный ломается из-за повышенного изгибающего момента.

3.Нарушению геометрии тоннеля: Точность размеров выработки будет потеряна.

4.Катастрофическому износу: Нарушается расчетный режим износа, что приводит к ускоренной поломке смежных резцов и зубодержателей.

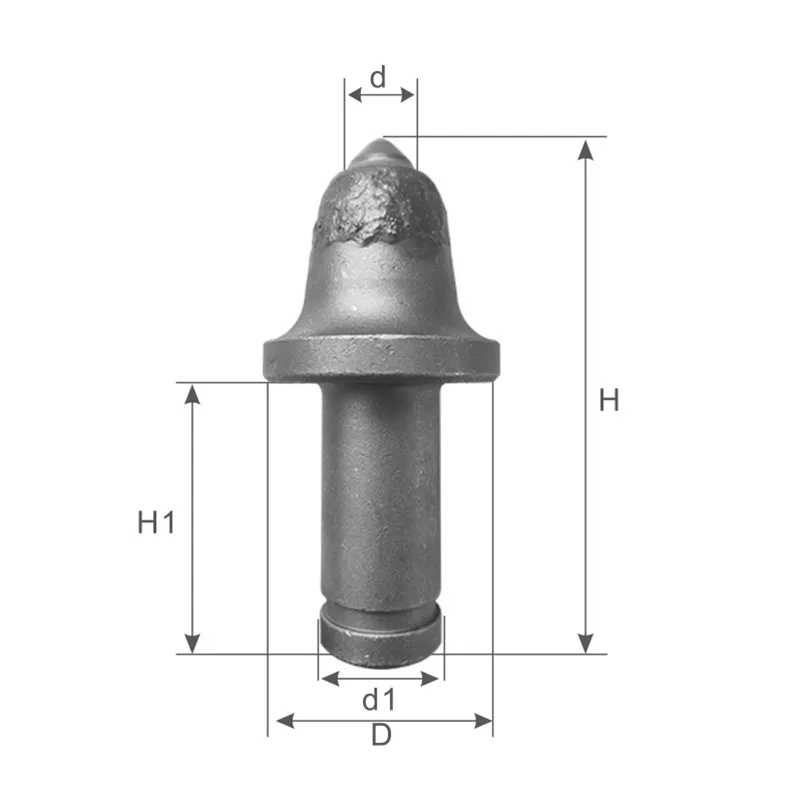

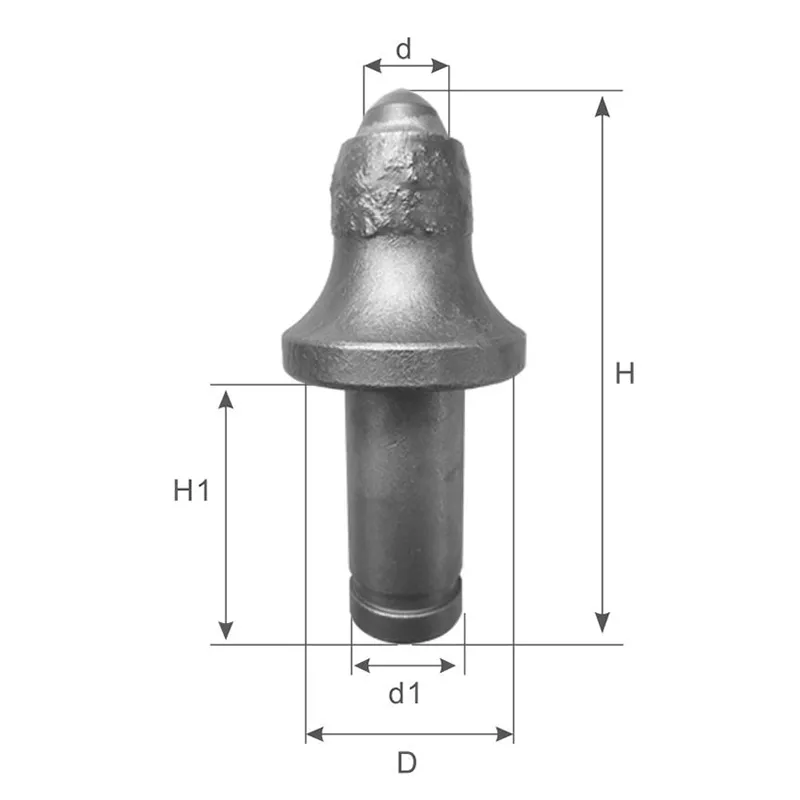

Сравнительная таблица: серии U95, U135 и U170

Заключение и рекомендации по заказу

1.Предоставьте точные данные: При обращении к Fennitech или официальному дилеру обязательно укажите: модель резца, название проекта, а также предоставьте фото/образец изношенного резца (с промерами) или точный каталожный номер.

2.Заказывайте комплектно: Резцы S-серии, как правило, необходимо заказывать комплектно, строго в соответствии со схемой расположения на роторе щита и требуемым процентным соотношением длин.
