Автоматизированная линия литья с песчаным покрытием металлических форм

₽22,963,650.0
1+ товар
₽38,272,750.0
1 товар

Получение последних цен

Параметры продукта

сделанный на заказ:

Доступно
Послепродажное обслуживание:

Онлайн-сервисы

Подробнее Связаться с магазином

ООО Уси Жуйчэн Машиностроение

№ 239, улица Чжэньфа, улица Шуофан, район Синьу, город Уси

Описание продукта

Информация о компании

Основная информация

Материал

чугун или литая сталь

температура

200～250℃

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

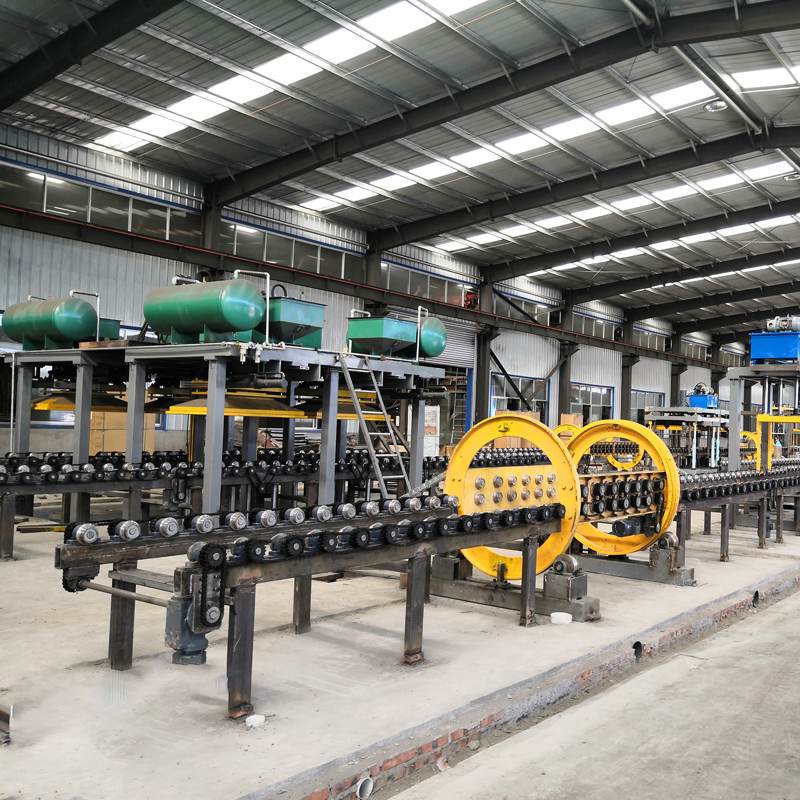

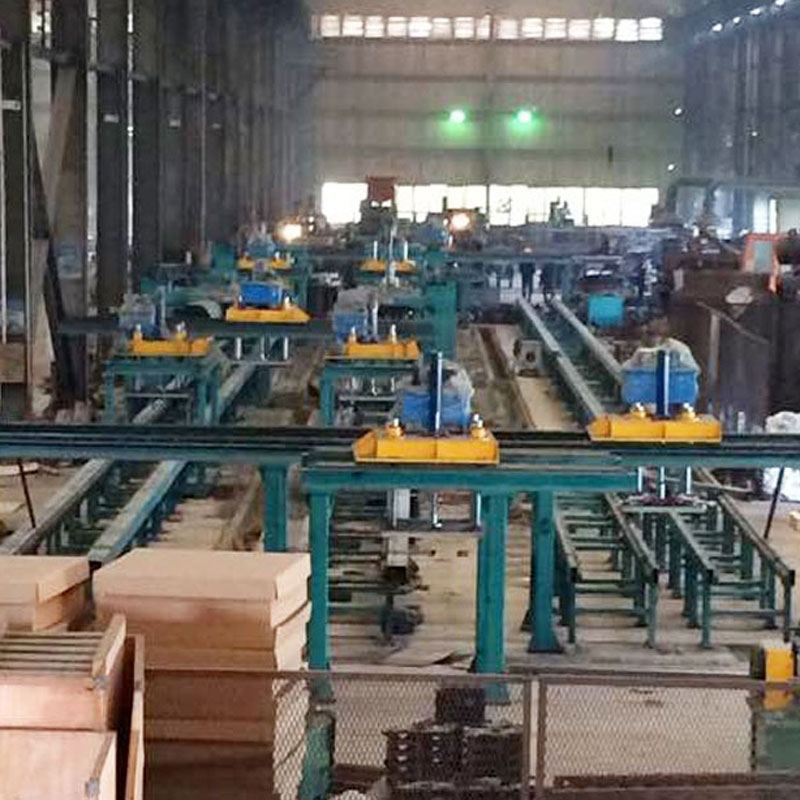

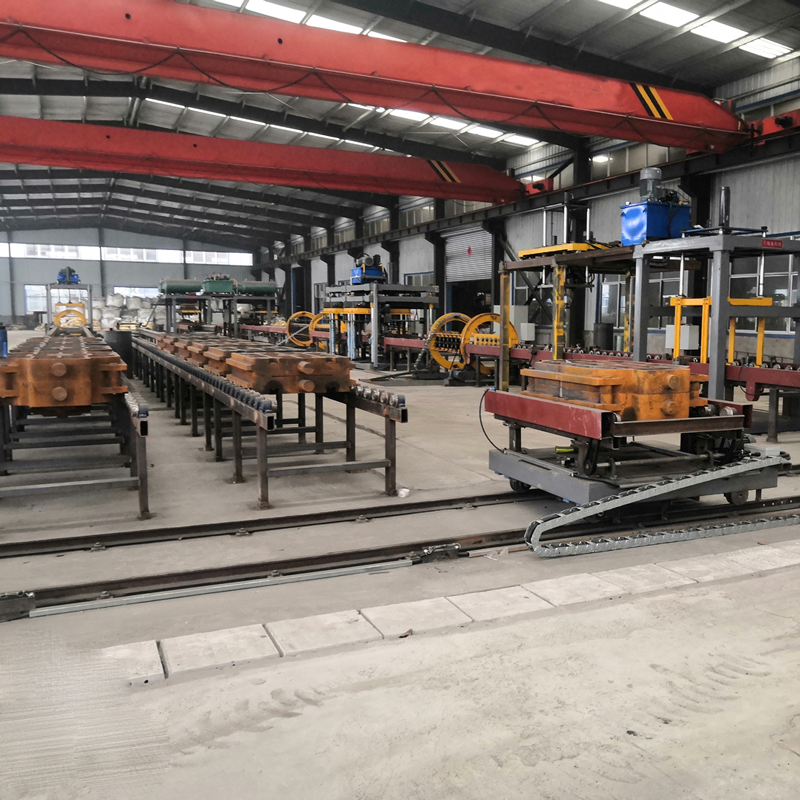

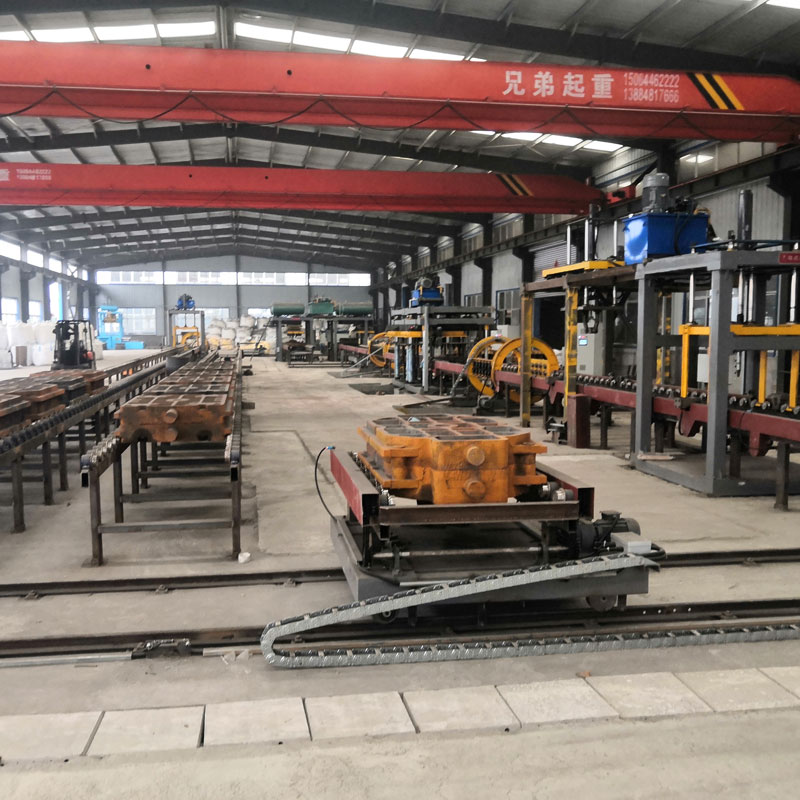

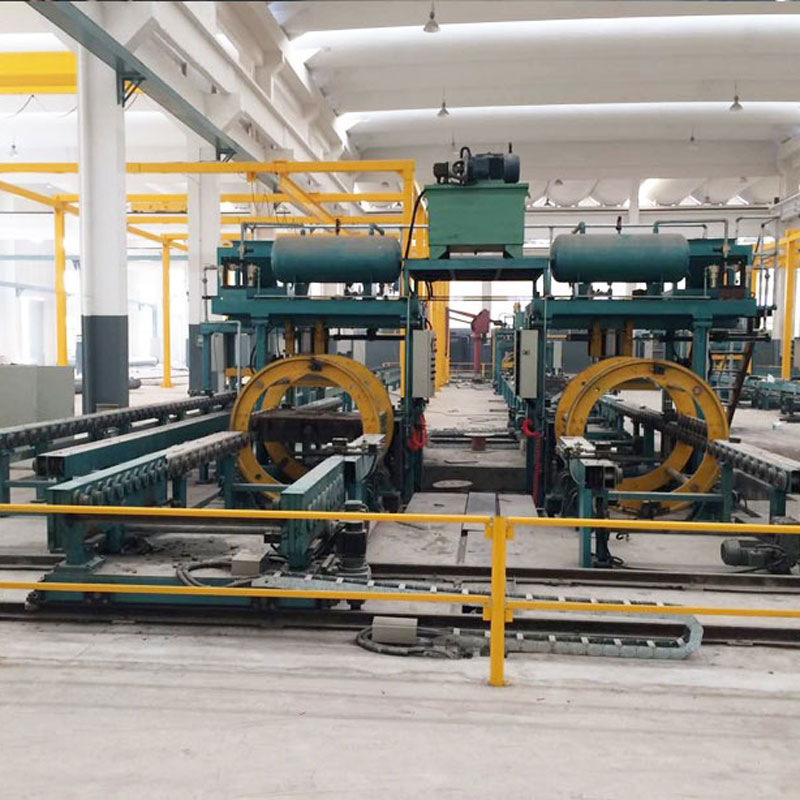

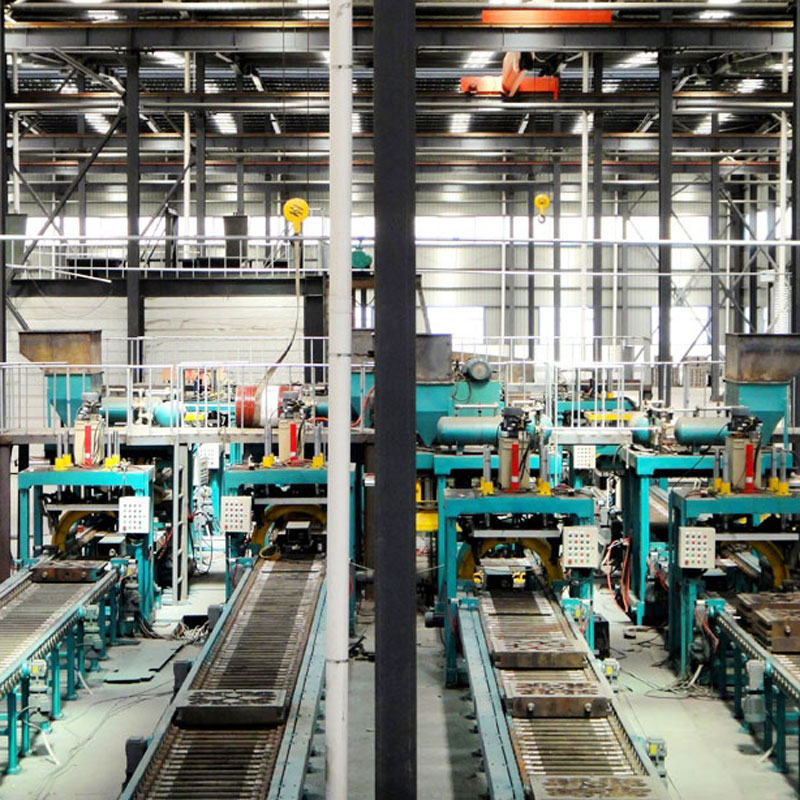

Автоматизированная линия литья с песчаным покрытием металлических форм состоит из машины для литья в песчаные формы, машины для закрытия коробок, машины для открытия коробок, машины для очистки железных форм, машины для поворота коробок, переходной тележки, сдвига коробок, регулировки температуры и транспортировочного рольганга.

В качестве основного управления используется программируемый логический контроллер (PLC), вспомогательное управление осуществляется с помощью компьютера верхнего мониторинга, в качестве режима управления используется импульсное управление, для отдельных машин предусмотрены автоматический и ручной режимы.

Производственная линия разработана с различными методами транспортировки, с большей гибкостью, и количество поддерживающих железных форм является гибким.Полноавтоматическая производственная линия для литья в песчаные формы является своего рода передовой системой производства литья, которая сочетает в себе преимущества литья в металлические формы и литья в песчаные формы, ниже приводится его соответствующее введение:

Состав производственной линии

● Железная форма: Это основная часть, которая состоит из верхней и нижней форм, устройства позиционирования, механизма освобождения формы и т.д. Форма верхней и нижней форм соответствует профилю отливки.Форма верхней и нижней форм соответствует профилю отливки, а материалом обычно служит чугун или литая сталь.Устройство позиционирования обеспечивает точность закрытия формы, а механизм освобождения формы облегчает извлечение отливок.

● Устройство покрытия песком: в основном состоит из ящика для песка, механизма покрытия, механизма добавления песка и так далее.Ящик для песка - это контейнер для хранения песка, он имеет съемную конструкцию с конической внутренней стенкой и отверстиями для вентиляции.Механизм ламинирования покрывает пленкой смолы поверхность формы для песка.Механизм наполнения песком отвечает за добавление песка в песочницу, существует гравитационное наполнение песком, пневматическое наполнение песком и другие способы.

● Система впрыска песка: она состоит из пистолета для впрыска песка, резервуара для хранения воздуха, клапана для впрыска песка и так далее.Пистолет для нагнетания песка смешивает сжатый воздух и песок и выстреливает их в ящик с песком на высокой скорости, резервуар для хранения воздуха хранит сжатый воздух, чтобы обеспечить источник энергии, а клапан для нагнетания песка контролирует поступление и выход сжатого воздуха для достижения точного контроля над действием нагнетания песка.

● Система отопления и охлаждения: Система отопления используется для предварительного нагрева железной формы, которая может нагреваться электричеством, газом или мазутом, и оснащена датчиками температуры и контроллерами.Система охлаждения использует циркулирующую воду для отвода тепла, а также включает в себя охлаждающие насосы, резервуары для воды и другое оборудование.

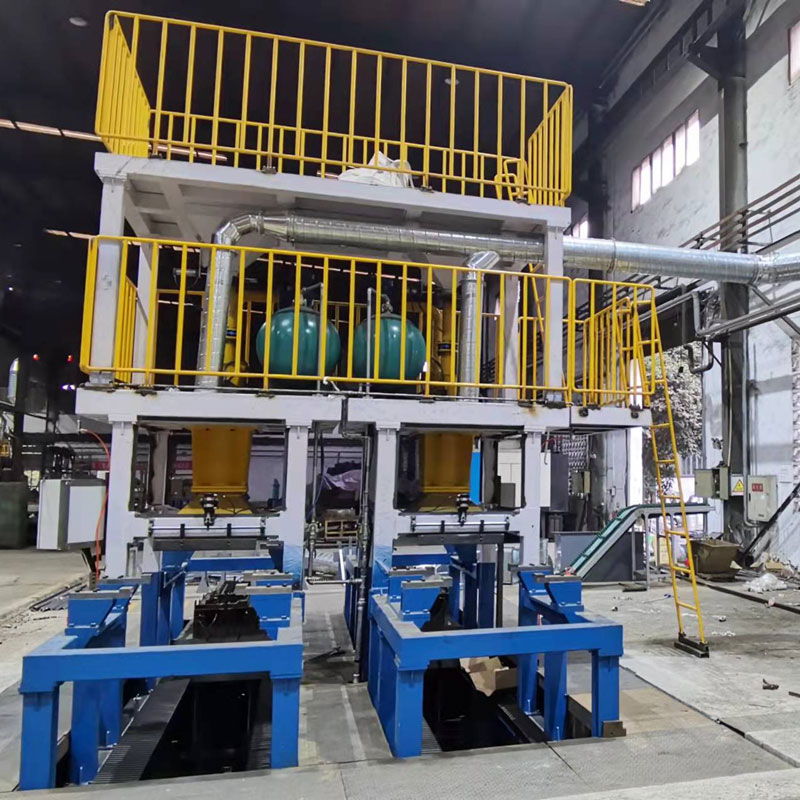

Автоматизированная линия литья с песчаным покрытием металлических форм

Технологический процесс

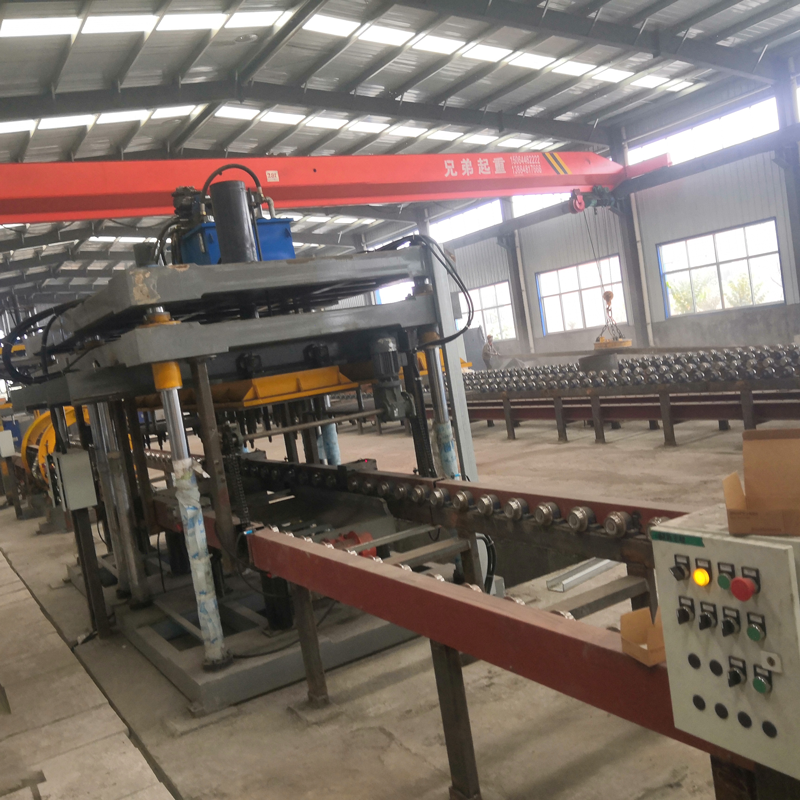

● Формовка песка: Она выполняется на специальной песчаной формовочной машине и, как правило, использует песчаную стрельбу и термоотверждаемую формовку для одновременной формовки верхней и нижней железных форм.Температура железной формы контролируется на 200-250℃, а температура плиты формы контролируется на 220-250℃.

● Закрывающая коробка: верхняя и нижняя железные формы, которые были сформованы, закрываются вместе, чтобы сформировать полную полость формы.В автоматизированных производственных линиях операция закрытия обычно выполняется машиной для закрытия, чтобы обеспечить точность и стабильность закрытия.

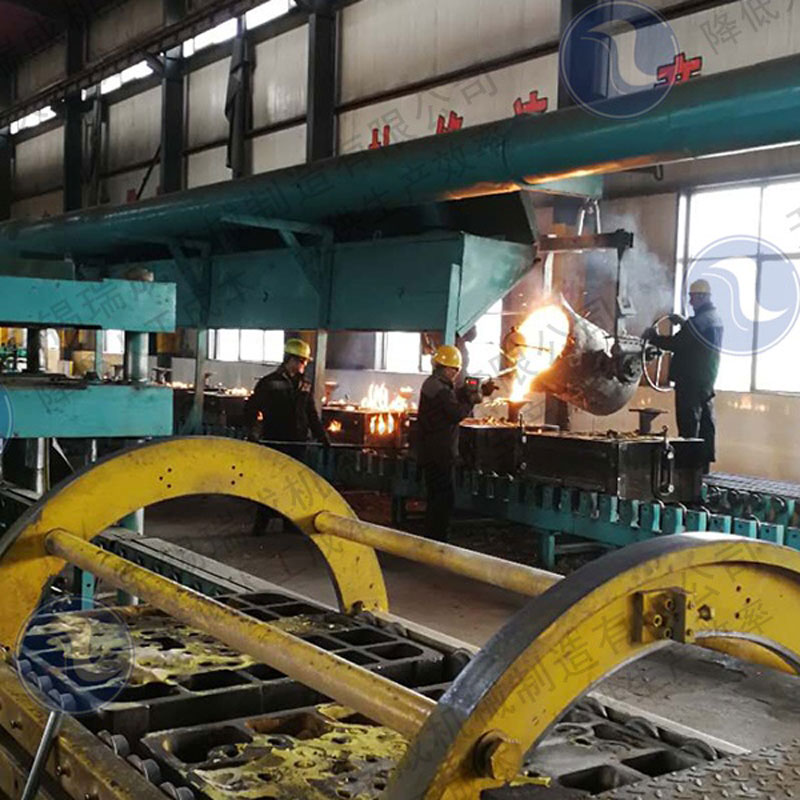

● Заливка: расплавленный чугун заливается в полость отливки после шлакования, раскисления и других видов обработки.

● Охлаждение и затвердевание: расплавленное железо охлаждается и затвердевает в форме, образуя отливку, а скорость охлаждения контролируется системой охлаждения для улучшения организационных свойств и точности размеров отливки.

● Открытие отливки: после застывания отливки активируется механизм освобождения формы, чтобы открыть ее и выпустить отливку из формы.

● Вибрационное сбрасывание песка: Удаление формовочной смеси с поверхности и внутренней полости отливки.

Область применения

● Автомобильные детали: такие как кронштейн балансирного вала, поперечина подвески, соединительный кронштейн, передняя балка, тормозной барабан, боковой кожух колеса, ступица колеса, коробка передач и т.д.

● Литые детали двигателя: коленчатый вал, блок цилиндров, головка блока цилиндров и т.д.

● Отливки для подъемников: тяговое колесо, седло, ротор и т.д.

● Другие области: износостойкие отливки, такие как мелющие шары, головки молота, зубья ковша, шпангоуты насосных тележек и т.д.

Характеристика Преимущество

● Высокая прочность отливки: отливка, полученная в железной форме с песчаным покрытием, обладает высокой прочностью и жесткостью, что позволяет выдерживать давление и воздействие расплавленного железа и снижает вероятность деформации и повреждения отливки.

● Высокая точность отливок: железная форма имеет высокую точность, а толщина слоя песчаного покрытия равномерна, что может обеспечить точность размеров и качество поверхности отливок и уменьшить припуск на механическую обработку.

● Эффект холодного возбуждения очевиден: теплопроводность железной формы хорошая, и она имеет определенный эффект холодного возбуждения на железе, что может уточнить зернистую структуру отливок и улучшить механические свойства отливок.

● Высокая эффективность производства: формовка удобна и быстра, как правило, в течение двух-трех минут можно формовать, а производственная линия имеет высокую степень автоматизации, которая подходит для массового производства и может повысить эффективность производства.

● Низкий процент брака: лучшая точность и стабильность литья, а также эффективный контроль процесса литья, что делает процент брака при литье относительно низким.

Тип деятельности:

Производитель / завод
Основная продукция:

Машины для литья под давлением, вертикальные машины для литья в горячеканальные каналы, горизонтальные машины для литья в горячеканальные каналы, машины для литья с холодным стержнем и т. д.
Количество сотрудников:

86
Год основания:

2009
Сертификация систем менеджмента:

ISO9001
Средний срок поставки:

В течение одного месяца
Номер:

001
Среднее время ответа:

24 часа

Компания Жуйчэн Машиностроение занимается производственной линией для литья оболочек, линией для производства песчаных покрытий железных форм, линией для литья металла, холодноящичная стержневая машина, горячеящичная стержневая машина, теплоящичная стержневая машина с неорганической смолой, а также проектированием и производством профессиональных форм. Мы можем предоставить клиентам такие профессиональные услуги, как выбор оборудования, разработка новых продуктов, пробное производство, организация процесса изготовления стержней в мастерской.
