2. Параметры компонентов

Технические параметры:

Перевернутая цепь цепей: высокоточный износостойкий усиленный тип;

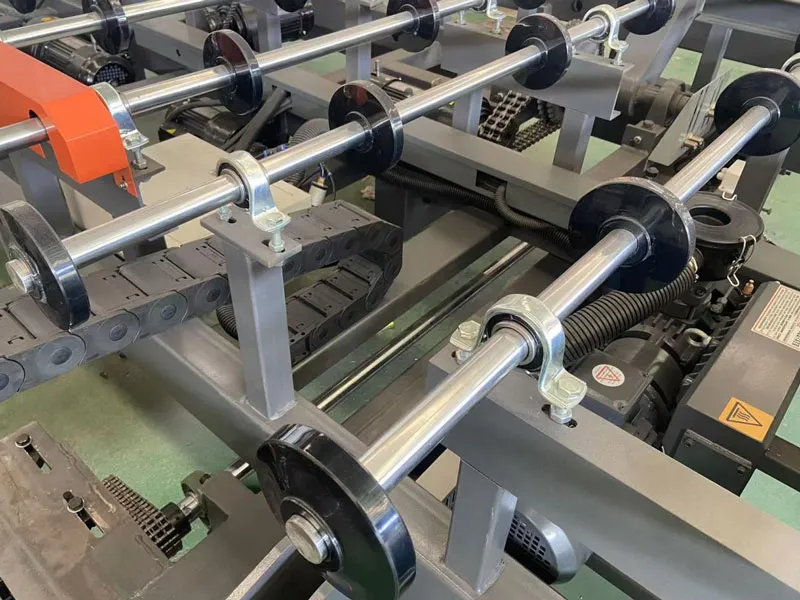

Транспортные ролики: импорт материалов PU;

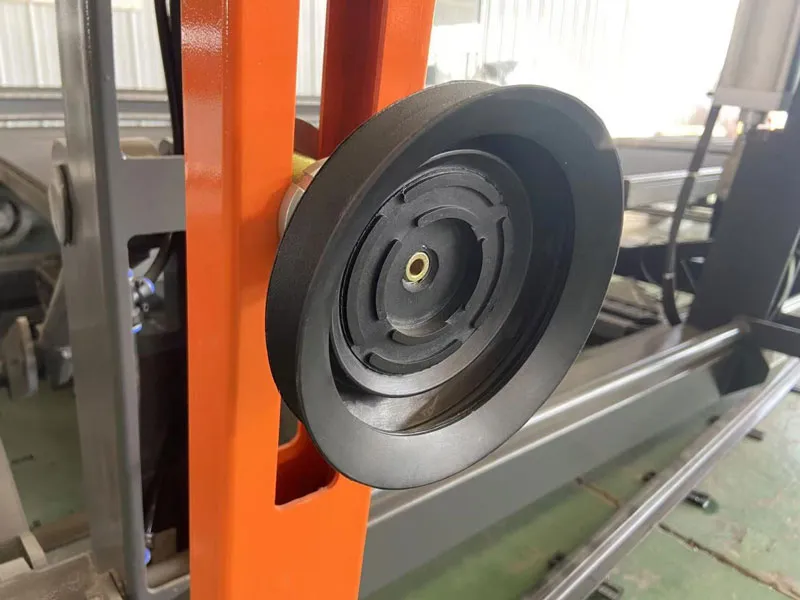

Вакуумный присос: материал из бутадиена (двойная адсорбционная структура);

Перевернутый редуктор: бонфилд (китайско германское совместное предприятие)

X, Y осевой редуктор: бонфилд (китайско германское совместное предприятие)

Транспортный редуктор: бонфилд (китайско германское совместное предприятие)

Сокращатель подъема присосок: бонфилд (китайско германское совместное предприятие)

Вакуумный насос: сычуань юэ (китайско германское совместное предприятие)

Настройка электроприборов:

Контроллер PLC: тайда

Преобразователь частоты: тайда

Сенсорный экран: тайда

Контактор: шнайдер

Переключатель питания: тайда

Управляющий трансформатор: чжэнтай

Электромагнитный клапан: адель

Фотоэлектрический переключатель: квагава

Переключатель приближения: квагава

Параметры:

Диапазон верхних размеров: минимальный размер верхней пластины: 1800×1000 мм (на одной стороне)

Максимальный размер верхней пластины: 4200×2800 мм;

Толщина верхней пластины: 2 ~ 19 мм;

Глубина отсоса: 750 мм;

Скорость ходьбы по оси X: 5 ~ 25 м / мин (регулируемая);

Скорость ходьбы по оси Y: 8 ~ 12 м / мин (регулируемая);

Скорость доставки: 5 - 25 м / мин (регулируемая);

Количество перевернутых рук 8 рук (двойное опрокидывание);

Количество одноруких присосок: три;

Перевернутый верхний лист: двойной поворот;

Предыдущий цикл: 20 - 35S регулируемый (30S на каждую дополнительную станцию);

Установка источника питания: AC380V / 50HZ (особые условия могут быть скорректированы в соответствии с требованиями клиента);

Общая мощность установки: 8 - 17 квт;

Сжатый воздух: 0,6 ~ 0,8 мпа;

Вакуум: - 50 ~ - 99Kpa (регулируется по толщине стекла);

Высота поверхности: 900 ± 20 мм;

Размер: 4800 × 2800 × 900 мм.
