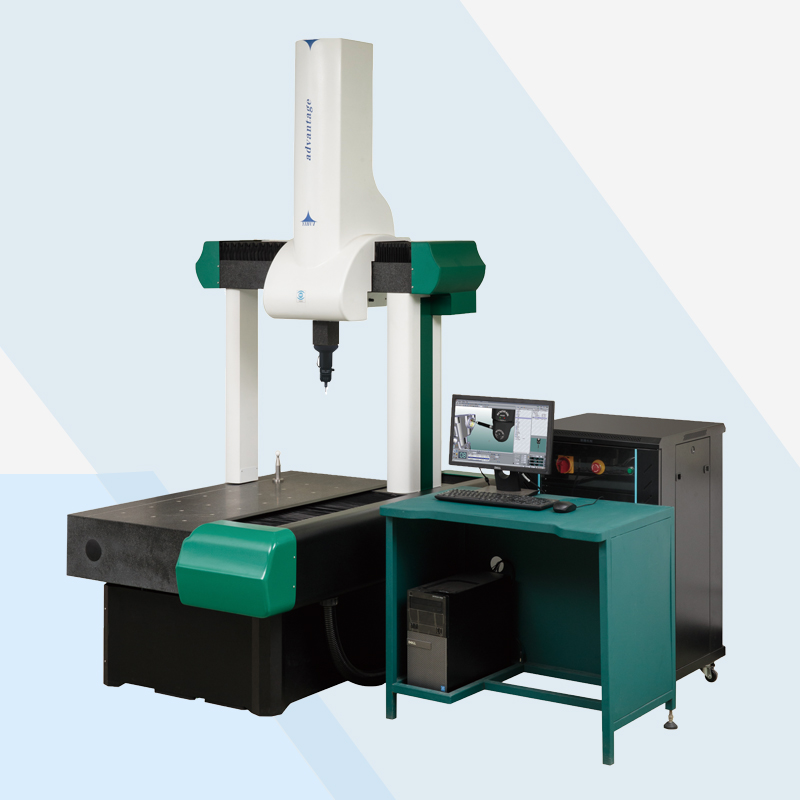

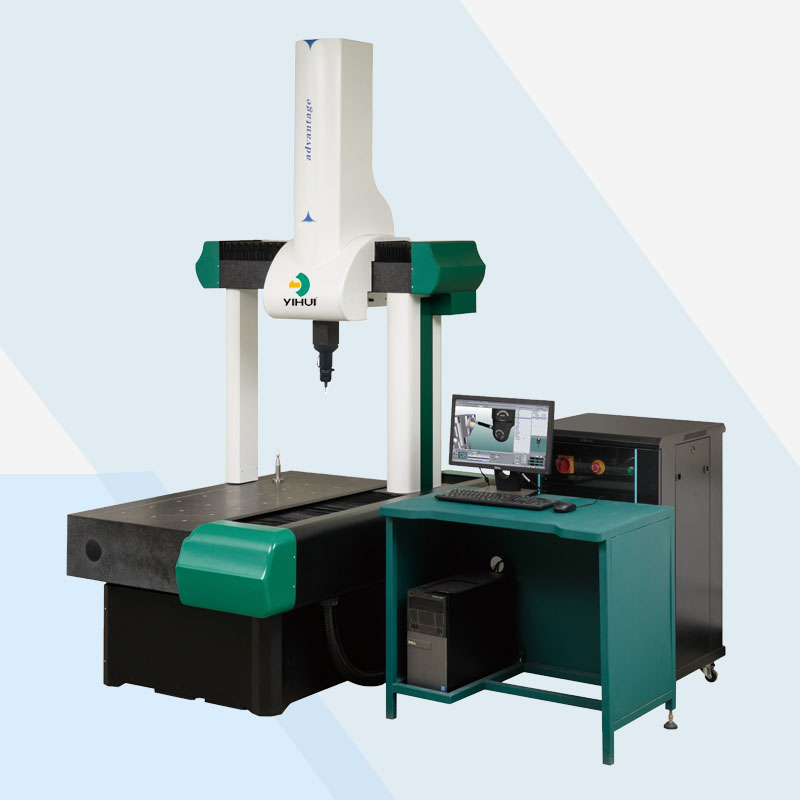

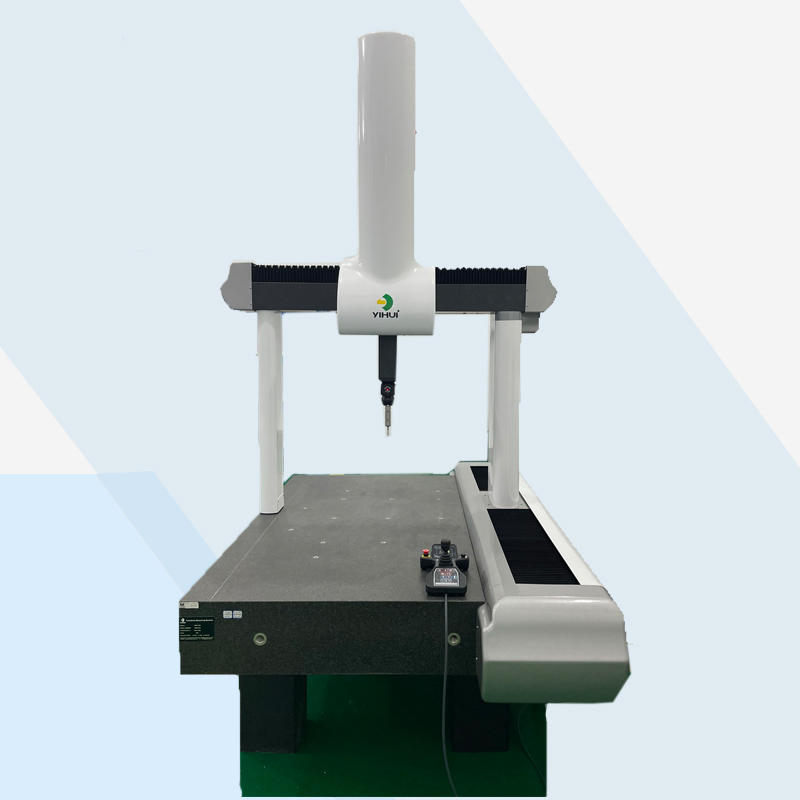

Автоматическая трехкоординатная измерительная машина

₽3757600
1 Куски

Получение последних цен

Параметры продукта

Настройка:

Доступно
Послепродажное обслуживание:

Онлайн
Состояние здоровья:

Новое

Пoдpoбнee Связаться с магазином

ООО Дунгуань Ихуэй Оптоэлектроники Технология

№ 7, Западная 1-я улица, Южная дорога Синфа, Шестая промышленная зона, Ушаилью, город Чанъань, город Дунгуань

Описание продукта

Информация о компании

Основная информация

Сертификаты

ISO9001

Гарантия

12 месяцев

Упаковка и доставка

Транспортная Упаковка

стандартная транспортная упаковка

Происхождение

China

Описание продукта

I Резюме

Машина

Координатно-измерительная машина серии YIHUI объединяет одноточечное зондирование и аналоговое сканирование в одной высокопроизводительной измерительной машине, также может быть оснащена контактной и бесконтактной системой зонда. Основанная на новом поколении контроллера, объединяет и оптимизирует системы компенсации температуры и точности и передовые алгоритмы для поддержки высокоскоростного, высокоточного аналогового сканирования с открытым и закрытым контуром.

Характеристика конструкции

- Гранитный фиксированный рабочий стол, все три оси изготовлены из высокопроизводительного гранита, хорошие температурные характеристики, имеют одинаковый коэффициент теплового расширения.

- Гранитный рабочий стол со встроенной направляющей «ласточкин хвост» по оси X, устраняет тангаж и рыскание, также обеспечивает превосходную устойчивость движения.

- Воздушный баланс оси Z с самозащитой, улучшает возможности движения.

- Усовершенствованная система синхронного ременного привода с нескользящей и высокой жесткостью, обеспечивает высокую устойчивость, низкий уровень шума.

- Высокоточные, жесткие и предварительно нагруженные воздушные подшипники на всех осях могут гарантировать, что направляющая никогда не будет демпфирована

- Система трансмиссии использует мощный серводвигатель постоянного тока и новый двухуровневый ленточный редуктор для обеспечения быстрого и точного перемещения осей.

- Стальная шкала и считывающая головка RENISHAW

- Известные детали со всего мира используются во всех важных подсистемах

II Техническое описание

2.1 Машина

Координатно-измерительная машина (КИМ)

- Высокопроизводительный гранитный фиксированный рабочий стол и все три оси сделаны в ТАЙВАНЕ.

- Шкала и считывающая головка из нержавеющей стали RENISHAW, разрешение: 0,5 мкм

- Пневматическая система сделана

- Система синхронного ременного привода

- Прецизионный фильтр

- Полный экран и мягкий кабельный трос

2. Стандарт:

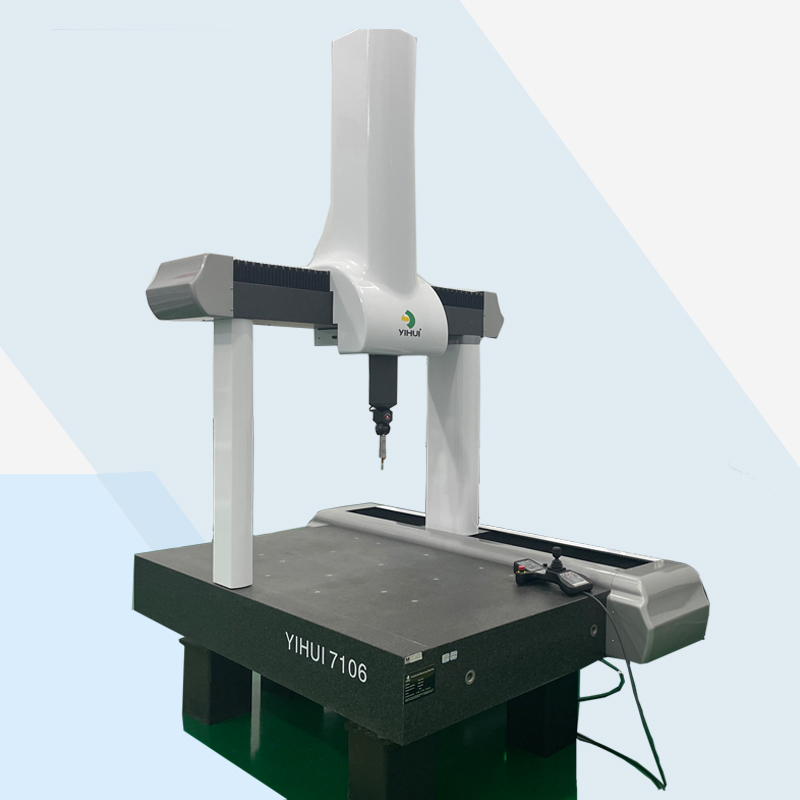

Модель	YIHUI 575	YIHUI 7106	YIHUI 9128
Разрешение (мкм)	0.5	0.5	0.5
Ошибка индикации (мкм)*	1.8＋3.3L/1000	2.0＋3.3L/1000	2.3＋3.3L/1000
Погрешность измерения (мкм) *	1.8	2.0	двадцать три
Диапазон измерения (DxDy Dz , мм)	500 * 700 * 500	700 * 1000 * 600	900 * 1200 * 800
Грузоподъемность (кг)	1000	1200	1500
Размеры ( LxLy Lz , мм )	12 92 178 9 24 26	14 92 208 9 2 62 6	16 92 228 9 3026
Вес (кг)	около 1080 кг	около 180 0 кг	около 224 0 кг

Модель	ИХУЭЙ 10128	ИХУЭЙ 10158	ИХУЭЙ 121510
Разрешение (мкм)	0,5	0,5	0,5
Погрешность индикации MPEE(мкм) *	2,5 + 3,3 л / 1000	2. 8 +3,3 л/1000	3,5 + 3,3 л / 1000
Ошибка обнаружения MPEP (мкм) *	2,5	2.8	3.5
Диапазон измерения (DxDy Dz , мм)	10 00 * 12 00 * 8 00	10 00 * 1 5 00 * 8 00	1200 * 150 0 * 10 00
Грузоподъемность (кг)	1 6 00	1 7 00	1 8 00
Размеры ( LxLy Lz , мм )	1 790 * 2 430 * 3130	1 790 * 2 730 * 3130	1 990 * 2 730 * 3530
Вес (кг)	около 3000 кг	около 341 0 кг	около 4150 кг

Модель	ИХУЭЙ 15Y10
Разрешение (мкм)	0,5
Погрешность индикации MPEE(мкм) *	4,0 +3,3 л/1000
Ошибка обнаружения MPEP (мкм) *	4.0
Диапазон измерения (DxDy Dz , мм)	15 00 * Д ≥ 2000 * 10 00
Грузоподъемность (кг)	≥1 9 00
Размеры ( LxLy Lz , мм )	/
Вес (кг)	≥ 4 500 кг

*Все данные проверяются в соответствии со стандартом DIN EN ISO 10360-2
