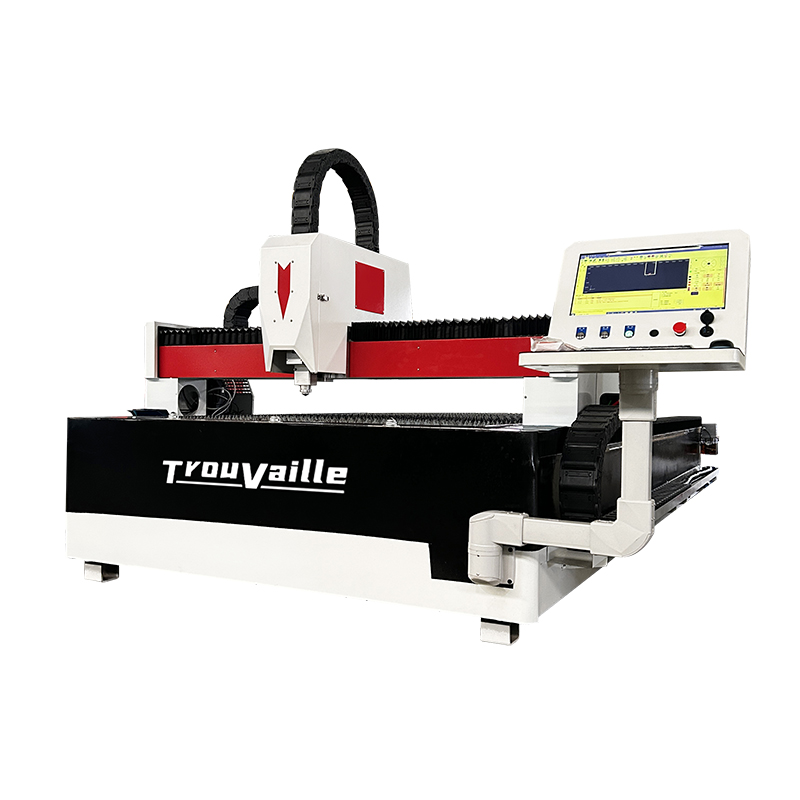

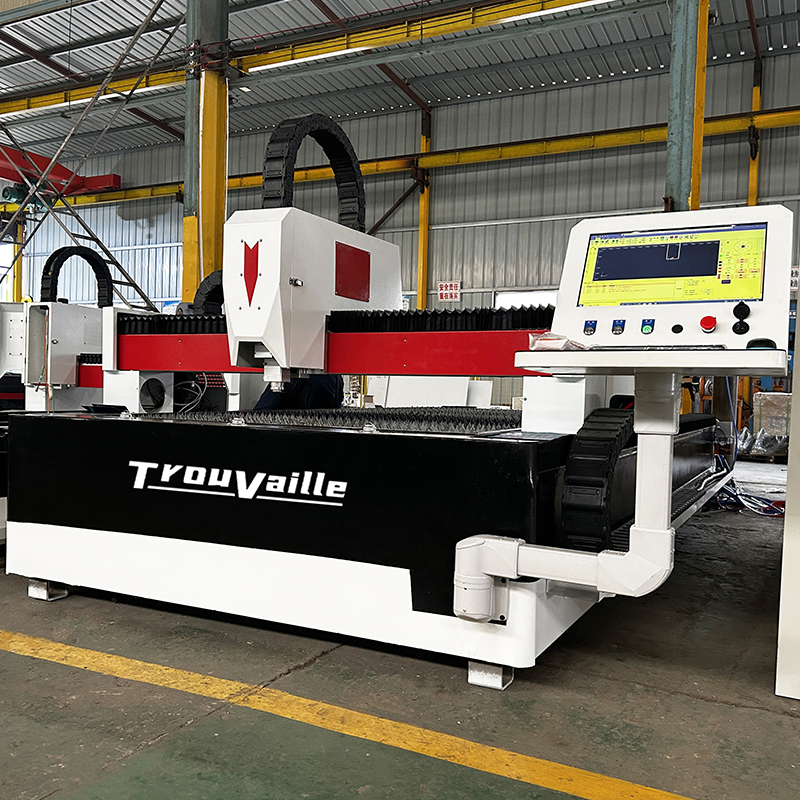

Обозначение модели

«3015» обычно обозначает размер рабочего стола: длина 3000 мм, ширина 1500 мм. «3000W» указывает на мощность лазерного резака - 3000 Вт.

Конструктивные особенности

Портальная конструкция: Как правило, используется двухприводная портальная система, обеспечивающая высокую жесткость и стабильность для точности и скорости резки. Передача осуществляется через реечные направляющие, что гарантирует быстрое и плавное движение.

Станина: Изготавливается из стали с отжигом для снятия напряжений, что предотвращает деформацию и сохраняет точность станка в долгосрочной перспективе. Некоторые модели могут иметь медное покрытие или другие термозащитные решения для отвода тепла от обрабатываемого листа.

Технические параметры

Диапазон резки: Зависит от материала: углеродистая сталь - до 16 мм, нержавеющая сталь - до 6 мм, медь и алюминий - до 3 мм.

Точность позиционирования: ±0.05 мм (механическая), ±0.03 мм (повторяемость).

Скорость холостого хода: Около 80 м/мин с ускорением 0.6G–1G.

Принцип работы

С помощью волоконного лазерного генератора создается лазерный луч высокой плотности энергии, который направляется на поверхность металлического листа, вызывая мгновенное плавление или испарение материала. Одновременно система ЧПУ управляет движением режущей головки по заданной траектории, осуществляя таким образом обработку металлического листа методом лазерной резки.

Система управления

Как правило, используется специализированная CNC-система, такая как система лазерной резки Baichuang CNC. Работающая на платформе Windows, она обладает открытой архитектурой, простым и интуитивно понятным управлением, обеспечивает быструю, безопасную и стабильную передачу данных, что позволяет пользователю легко настраивать и отлаживать оборудование для реализации сложных функциональных требований станка.

Области применения

Широко используется в машиностроении, производстве электрооборудования, автомобилестроении, строительной технике, изготовлении стальных конструкций и опор, судостроении, металлообработке, рекламной индустрии, бытовой технике, изделиях из металла и декоративных элементах. Обрабатываемые материалы: углеродистая сталь, нержавеющая сталь, легированная сталь, электротехническая сталь, оцинкованная сталь, медь, алюминий и другие металлические материалы.

Преимущества

Высокая точность резки: Благодаря высокой плотности энергии лазерного луча обеспечивается прецизионная резка с ровными и гладкими кромками, минимальной шириной реза, что удовлетворяет требованиям к высокоточным обработкам.

Высокая скорость резки: Мощный 3000Вт лазер быстро плавит и испаряет металл, значительно повышая производительность по сравнению с традиционными методами резки.

Гибкость обработки: Возможность программирования сложных контуров без необходимости изготовления оснастки, что особенно выгодно для мелкосерийного и разнообразного производства.

Энергоэффективность и экологичность: Высокий КПД фотоэлектрического преобразования, низкое энергопотребление и отсутствие рабочих газов в лазере существенно снижают эксплуатационные расходы.
